Kontroler systemów zasilania awaryjnego bazujących na superkondensatorach

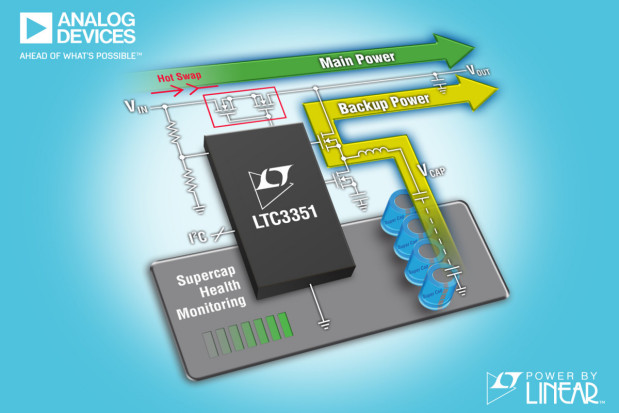

LTC3351 to kontroler systemów zasilania awaryjnego hot-swap bazujących na superkondensatorach, wyposażony w zestaw wbudowanych obwodów ładowania, monitorowania i zabezpieczających. Współpracuje z dwoma n-kanałowymi tranzystorami CMOS realizującymi małostratną ścieżkę wysokoprądową między wejściem i wyjściem oraz zabezpieczenie przed zbyt wysokim prądem rozruchowym.

Układ zapewnia szybkie przełączenie na awaryjne zasilanie z superkondensatorów w razie awarii podstawowego źródła. Może znaleźć zastosowanie do współpracy z napędami SSD czy pamięciami nieulotnymi NVDIMM w aplikacjach medycznych i przemysłowych.

LTC3351 pracuje z napięciem wejściowym z zakresu od 4,5 do 35 V i zapewnia wydajność prądową oraz prąd ładowania superkondensatorów do 10 A. Może współpracować z zestawem od 1 do 4 superkondensatorów, zapewniając ich ładowanie, równoważenie i monitorowanie.

Zawiera wewnętrzny konwerter DC-DC step-down realizujący ładowanie w trybie stałego prądu i stałego napięcia, zapewniając napięcie ładowania do 5 V na ogniwo. W trybie backup konwerter ten pracuje w trybie reverse, dostarczając zasilanie awaryjne z superkondensatorów do obciążenia. Do pomiaru napięć i prądów wejściowych i wyjściowych wykorzystywany jest 16-bitowy przetwornik A/C.

Wewnętrzny system pomiarowy monitoruje parametry związane z superkondensatorami, w tym napięcie, pojemność i rezystancję ESR, aby zapewnić maksymalny czas życia superkondensatorów, a jednocześnie wystarczającą moc do zasilania awaryjnego.

Użytkownik może zaprogramować parametry progowe, których przekroczenie informuje o nieprawidłowej pracy układu zasilania. Wszystkie parametry systemowe i aktualny status mogą być monitorowane za pomocą interfejsu I²C.

LTC3351 jest zamykany w niskoprofilowej obudowie QFN-44 o wymiarach 7 x 7 x 0,75 mm. Jego zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +125°C. Ceny hurtowe zaczynają się od5,25 USD przy zamówieniach 1000 sztuk.
