Demodulator I/Q o bardzo dobrej liniowości i zakresie częstotliwości wejściowych 300 MHz...9 GHz

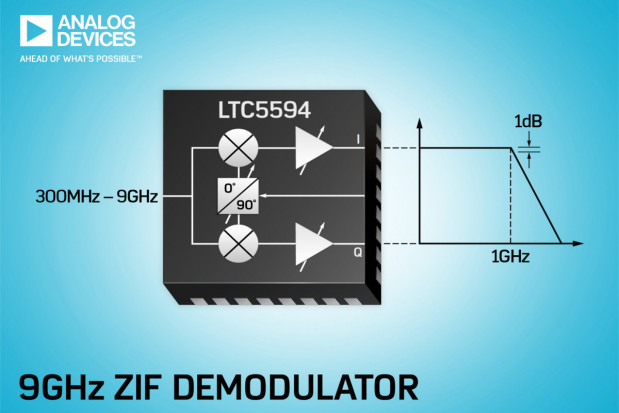

LTC5594 to szerokopasmowy demodulator true zero-IF (ZIF) o bardzo dobrej liniowości i paśmie 1-decybelowym wynoszącym 1 GHz dla sygnałów I/Q. Zapewnia tłumienie sygnału lustrzanego na poziomie 37 dB. Ponadto, wbudowany port szeregowy umożliwia korekcję niezrównoważenia fazy i amplitudy I/Q, pozwalając osiągnąć tłumienie sygnału lustrzanego lepsze od 60 dB.

Funkcja ta ułatwia przeprowadzanie kalibracji, znacząco poprawiając parametry odbiornika i zmniejszając zapotrzebowanie na zasoby FPGA. Dodatkowo, układ wyposażono w programowalne wzmacniacze pasma podstawowego, pozwalające uzyskać maksymalne wzmocnienie przemiany równe 9,2 dB @ 5,8 GHz i współczynnik OIP3 na poziomie 37 dBm.

Na wejściu w.cz. znajduje się szerokopasmowy transformator symetryzujący, pozwalający na współpracę z sygnałem asymetrycznym przy dopasowaniu do impedancji 50 w zakresie częstotliwości od 500 MHz do 9 GHz.

To samo wejście może zostać dopasowane do zakresu niższych częstotliwości od 300 do 500 MHz po zmianie wartości tylko jednego elementu zewnętrznego. LTC5594 charakteryzuje się dużą skalą integracji, pozwalając zmniejszyć liczbę elementów zewnętrznych i wymaganą powierzchnią płytki drukowanej.

Dzięki wbudowanemu portowi szeregowemu, umożliwia łatwe przeprowadzanie kalibracji. Poza tłumieniem częstotliwości lustrzanej, pozwala optymalizować współczynniki IP2, HD2, HD3 i IIP3 oraz eliminować wyjściowy offset DC, pozwalając na realizację sprzężenia stałoprądowego z przetwornikiem A/C.

Po przeprowadzeniu kalibracji w temperaturze pokojowej, wymienione parametry pozostają stabilne w całym zakresie dopuszczalnych temperatur otoczenia od -40°C do +105°C. LTC5594 jest zamykany w obudowie QFN-32.

Pracuje z napięciem zasilania 5 V, pobierając nominalnie 470 mA prądu. Jego wewnętrzne wzmacniacze pasma podstawowego mogą być selektywnie wyłączane, zmniejszając pobór prądu do 250 mA, a w trybie shutdown pobór prądu zmniejsza się do 20 µA.

Ceny hurtowe układu zaczynają się od 15,7 USD przy zamówieniach 1000 sztuk.
