Najmniejszy na rynku chipset do układów zasilania USB-PD o mocy do 65 W

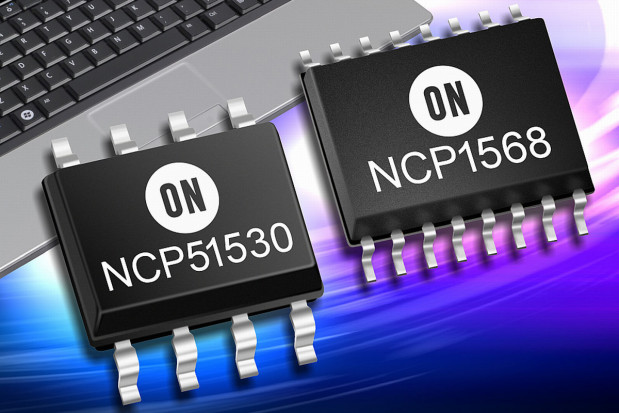

Firma ON Semiconductor opracowała najmniejszy na rynku chipset do układów zasilania USB-PD o mocy do 65 W, obejmujący kontroler ACF (NCP1568) i półmostkowy sterownik tranzystorów MOSFET (NCP51530).
Chipset ten, korzystający z kilku nowo opracowanych technologii objętych patentami, pozwala na realizację układów zasilania USB-PD o dużej sprawności energetycznej i mocy wyjściowej do 65 W, mogących znaleźć zastosowanie w laptopach, tabletach i innych urządzeniach przenośnych wymagających kompatybilności ze specyfikacjami USB Power Delivery (USB PD) lub Qualcomm Quick Charge.
Zapewnia gęstość mocy do 1,83 W/cm³ i sprawność energetyczną sięgającą 94,5%. NCP1568 to kontroler PWM do zasilaczy impulsowych AC-DC pracujących w topologii ACF (active clamp flyback) z częstotliwością taktowania do 1 MHz, zapewniający dużą gęstość mocy i sprawność energetyczną. Nadaje się do współpracy z tranzystorami MOSFET superzłączowymi oraz realizowanymi na podłożach GaN.
Wymaga jedynie kilku elementów zewnętrznych o małych gabarytach. Zapewnia płynne przejście do trybu pracy DCM (discontinuous conduction mode) pozwalającego obniżyć pobór mocy w zakresie małych obciążeń do mniej niż 30 mW.
Układ jest zamykany w obudowie TSSOP-16. Zawiera zestaw funkcji zabezpieczających oraz funkcję quiet skip eliminującą przydźwięk akustyczny, co ma znaczenie w przypadku zasilaczy pracujących wewnątrz pomieszczeń.
NCP51530A/B to 700-woltowe sterowniki high-side i low-side dwóch n-kanałowych tranzystorów MOSFET, odznaczające się szybką odpowiedzią impulsową, krótkim (30 ns) czasem propagacji pozwalającym na pracę z dużą częstotliwością taktowania oraz precyzyjnym (5 ns) dopasowaniem czasów propagacji, zapewniającym dużą sprawność energetyczną.
Układ jest odporny na przepięcia wejściowe o szybkości narastania napięcia do 50 V/ns, również o polaryzacji ujemnej. Występuje w dwóch wariantach obudów: SOIC-8 i DFN-10 do zastosowań komercyjnych oraz w obudowie SO-8 (z kwalifikacją AEC-Q100) do zastosowań w motoryzacji.
