Niskoszumowe liniowe regulatory napięcia do systemów audio
Rohm

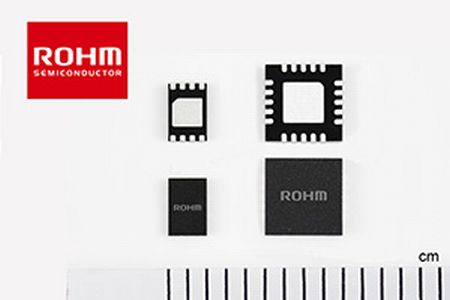

Firma ROHM wprowadza na rynek serię trzech liniowych regulatorów napięcia zaprojektowanych specjalnie do wysokiej klasy systemów audio. Regulatory BD372xx zawierają nowo opracowany wzmacniacz błędu o szybkiej odpowiedzi impulsowej.
Przy ich projektowaniu i produkcji zoptymalizowano parametry odpowiedzialne za jakość dźwięku, uzyskując najlepszą wśród układów tej klasy stabilność i symetrię napięć wyjściowych oraz 50-krotnie mniejsze wyjściowe napięcie szumów od typowych regulatorów, wynoszące od 4,6 V rms.
Obecna oferta obejmuje trzy typy regulatorów: BD37201NUX o napięciu wyjściowym 1,0...4,5 V i wydajności prądowej 500 mA, przeznaczony do zasilania m. in. przetworników C/A i procesorów DSP oraz BD37210MUV i BD37215MUV o odpowiednio dodatnim i ujemnym napięciu wyjściowym 1...15 V i -1...-15 V oraz o wydajności prądowej 1 A, przeznaczone do zasilania układów analogowych, np. wzmacniaczy.
| Oznaczenie | Napięcie wejściowe |
Napięcie wyjściowe |
Prąd wyjściowy |
Wyjściowe napięcie szumu |
PSRR | Obudowa |
| BD37201NUX | 2,7...5,5 V | 1,0...4,5 V | 0,5 A | 4,72 µV rms (10 Hz...100 kHz) |
90 dB (1 kHz); 50 dB (10 Hz...1 MHz) |
VSON008x2030 (3 x 2 mm) |
| BD37210MUV | 3,0...16 V | 1,0...15,0 V | 1 A | 4,60 µV rms (10 Hz...100 kHz) |
78 dB (1 kHz); 50 dB (10 Hz...1 MHz) |
VQFN020V4040 (4 x 4 mm) |
| BD37215MUV | -16...-3,0 V | -15...-1,0 V | 1 A | 5,10 µV rms (10 Hz...100 kHz) |
90 dB (1 kHz); 50 dB (10 Hz...1 MHz) |
VQFN020V4040 (4 x 4 mm) |
