Miniaturowe sterowniki tranzystorów n-MOSFET do systemów szybkiego ładowania

Kategoria produktu: Podzespoły półprzewodnikowe

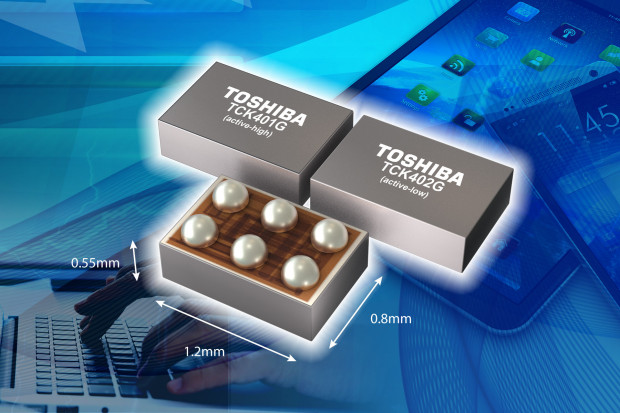

Toshiba wprowadza na rynek dwa miniaturowe sterowniki n-kanałowych tranzystorów MOSFET o małej rezystancji RDS(on), zaprojektowane do systemów szybkiego ładowania i innych aplikacji wysokoprądowych. TCK401G i TCK402G, zamykane w identycznych obudowach WCSP6E (1,2 x 0,8 x 0,55 mm), różnią się odpowiednio wysokim i niskim stanem wejścia logicznego, potrzebnym do włączenia zewnętrznego tranzystora.

Zawierają zabezpieczenie nadnapięciowe, ogranicznik wejściowego prądu rozruchowego i układ automatycznego rozładowania pojemności wyjściowej.

Pracują z napięciem zasilania od 2,7 do 28 VDC, pobierając w zależności do napięcia wejściowego około 120...200 A prądu w stanie ON oraz 3...14 A w stanie OFF.

Zapewniają czasy przełączania wyjścia sterującego (tON/tOFF) wynoszące odpowiednio 0,58 ms i 16,6 s przy napięciu wejściowym 5 V.
