2-kanałowy sterownik silników szczotkowych z wyjściem sygnalizacji błędów

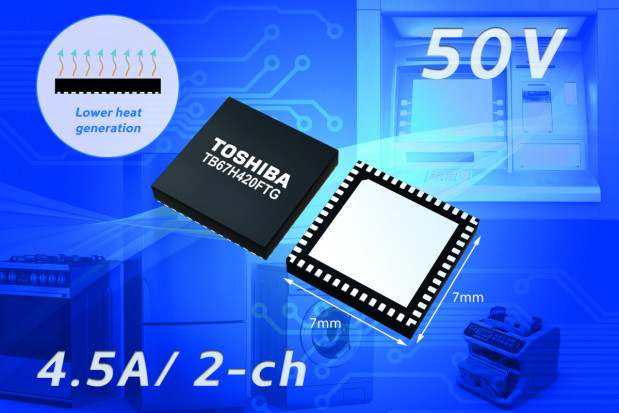

Toshiba wprowadza na rynek swój najnowszy kontroler silników szczotkowych, oznaczony symbolem TB67H420FTG, odróżniający się od wcześniejszych odpowiedników wbudowanym wyjściem sygnalizacji błędów. Układ umożliwia oddanie do obciążenia maksymalnego prądu 4,5 A na kanał (9 A przy sterowaniu z obu kanałów równocześnie) oraz pracuje z maksymalnym napięciem wyjściowym wynoszącym 50 V.
\r\n
Takie parametry wystarczają do sterowania silników stosowanych w urządzeniach AGD i biurowych. Zaletą sterownika TB67H420FTG jest możliwość wyeliminowania zewnętrznych wysokonapięciowych tranzystorów MOSFET, wymaganych zazwyczaj w podobnych aplikacjach, a w konsekwencji zmniejszenie ogólnego kosztu podzespołów i wymaganej powierzchni płytki drukowanej.
Rezystancja RDS(on) tranzystorów wewnętrznych wynosi 0,17 Ω przy pracy z jednym mostkiem wyjściowym i 0,33 Ω w trybie sterowania z obydwu mostków jednocześnie.
Poza ogranicznikiem prądu wyjściowego oraz detektorami nadprądowym, podnapięciowym i termicznym, TB67H420FTG zawiera wyjście sygnalizacji błędu, zwiększające poziom bezpieczeństwa.
Ponadto, wbudowany system pomiaru prądu (ACDS - Advanced Current Detection System) nie wymaga współpracy z zewnętrznymi rezystorami bocznikowymi, co dodatkowo obniża koszty i ogranicza wymaganą przestrzeń PCB. Układ jest produkowany w obudowie QFN-48.
