Niskoprofilowy sprzęgacz optyczny o prądzie szczytowym 2,5 A i izolacji do 5 kV

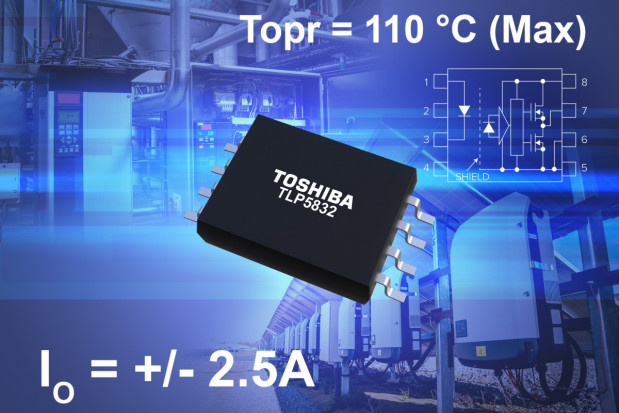

TLP5832, jeden z najnowszych sprzęgaczy optycznych z oferty firmy Toshiba, jest produkowany w niskoprofilowej obudowie SO8L. Pomimo małych gabarytów jest on w stanie zapewnić szczytowy prąd wyjściowy 2,5 A (I_OPH, I_OPL), wystarczający do wysterowania bramek tranzystorów IGBT i MOSFET średniej mocy, stosowanych m.in. w falownikach klimatyzatorów, aplikacji solarnych czy serwonapędów.

\r\n

Grubość obudowy układu, wynosząca jedynie 2,3 mm jest o ponad połowę mniejsza od obecnie dostępnych sprzęgaczy firmy Toshiba, zamykanych w standardowych obudowach SDIP6 i DIP8.

Pomimo małych wymiarów, TLP5832 charakteryzuje się napięciem przebicia równym 5000 V rms oraz gwarantuje odstęp izolacyjny i drogę upływu wynoszące co najmniej 8,0 mm.

Ponadto, gwarantuje czasy propagacji (t_PLH, t_PHL) na poziomie 200 ns i ich dopasowanie w granicach ±80 ns w całym zakresie dopuszczalnych temperatur pracy od -40 do +110°C. Pozwala to na projektowanie falowników o większej sprawności, dzięki zredukowaniu marginesów projektowych zależnych od temperatury.
