Zegary RTC ze zintegrowanym źródłem zasilania awaryjnego
Firma Cymbet dodaje do oferty rodzinę zegarów RTC ze zintegrowanym źródłem zasilania awaryjnego o pojemności 5 µAh i układem zarządzania mocą, zapewniającym przełączanie między normalnym awaryjnym źródłem zasilania, ładowanie źródła awaryjnego i kompensację temperatury.
\r\n

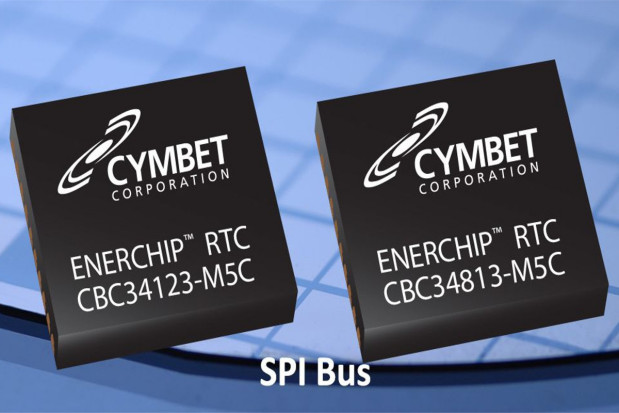

Rodzina EnerChip RTC obejmuje obecnie trzy typy układów różniących się typem wbudowanego zegara i rodzajem interfejsu:
- EnerChip RTC CBC34123-M5C (zegar PCF2123 produkcji NXP, interfejs SPI),
- EnerChip RTC CBC34803-M5C (zegar AM0803 produkcji Ambiq Micro, interfejs I²C),
- EnerChip RTC CBC34813-M5C (zegar AM0813 produkcji Ambiq Micro, interfejs SPI).
Wszystkie trzy układy są produkowane w jednakowych 16-wyprowadzeniowych obudowach SMD o wymiarach 5 x 5 x 1,4 mm. Zapewniają czas zasilania awaryjnego wynoszący >30 h w przypadku CBC34123 oraz >120 h dla CBC34803 i CBC34803.
Dodatkowo, czas ten można wydłużyć dołączając do linii VCHG zewnętrzne źródło zasilania awaryjnego EnerChip, również z oferty firmy Cymbet.
Jego ładowanie następuje automatycznie po obniżeniu się napięcia VDD poniżej 2,5 V. Niezawodność źródła wewnętrznego producent ocenia na kilkaset cykli ładowania.
