4-kanałowy przełącznik zasilania low-side o rezystancji wewnętrznej 260 mΩ

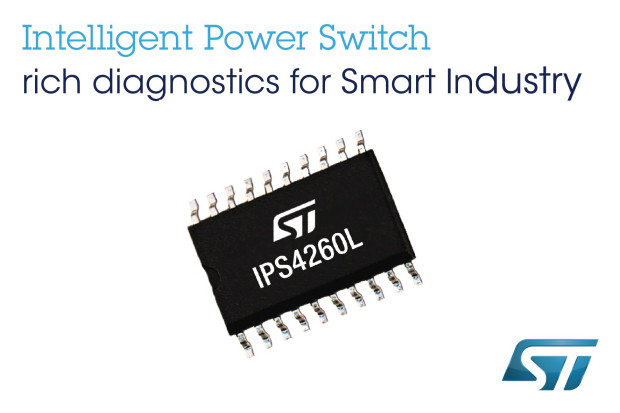

IPS4260L to inteligentny 4-kanałowy przełącznik zasilania z oferty firmy STMicroelectronics, pracujący w konfiguracji low-side. Zawiera wewnętrzne przełączniki MOSFET o rezystancji RDS(on) wynoszącej typowo 260 mΩ oraz zestaw obwodów zabezpieczających. Może pracować z maksymalnym całkowitym prądem wyjściowym 2,4 A (po 0,6 A/kanał) w temperaturze otoczenia +85°C, przy czym umożliwia też jego ograniczenie za pomocą zewnętrznego rezystora.

Dzięki krótkim czasom przełączania (tr, tf <1 μs), częstotliwość pracy układu sięga 250 kHz, co wystarcza do zastosowań w serwonapędach, przemysłowych peryferiach do komputerów PC i kontrolerach PLC. IPS4260L zawiera detektor rozwarcia wyjścia, pozwalający wykryć np. uszkodzenie przewodu.

Detektor nadprądowy powoduje wyłączenie stopnia wyjściowego w razie nadmiernego wzrostu prądu. Czas wyłączenia jest regulowany zewnętrznym rezystorem, a przywrócenie normalnej pracy następuje automatycznie. Aby zapewnić krótki czas reakcji nawet przy współpracy z obciążeniem indukcyjnym, np. silnikiem, IPS4260L umożliwia podłączenie pojedynczej zewnętrznej diody de-magnetyzującej, dzielonej między cztery kanały.

Z innych funkcji diagnostycznych warto wymienić dwa wyjścia z otwartym drenem, służące do sygnalizacji rozwarcia i przeciążenia (zadziałania wyłącznika termicznego) oraz 4 wejścia/wyjścia z otwartym drenem do sygnalizacji wymienionych stanów osobno w każdym z kanałów. Jako układ wchodzący w skład rodziny inteligentnych przełączników mocy produkcji ST, IPS4260L również jest objęty szerokim programem wsparcia technicznego.

Obejmuje ono specjalnie opracowany graficzny interfejs użytkownika do konfiguracji parametrów (STSW-IFP029GUI), szczegółowy podręcznik użytkownika (UM2297) i płytkę ewaluacyjną STEVAL-IFP029V1. Płytka ta spełnia wymogi międzynarodowych, przemysłowych standardów bezpieczeństwa.

Zapewnia izolację galwaniczną pomiędzy stopniem sterującym i stopniem mocy, zawiera zabezpieczenie przed odwróceniem polaryzacji oraz jest kompatybilna z wymogami specyfikacji IEC61000-4 w zakresie EMC. Ceny hurtowe IPS4260L zaczynają się od 1,58 USD przy zamówieniach 1000 sztuk. Układ jest zamykany w obudowie HTSSOP20.
