8-fazowe kontrolery DC-DC do realizacji wysokoprądowych układów zasilania

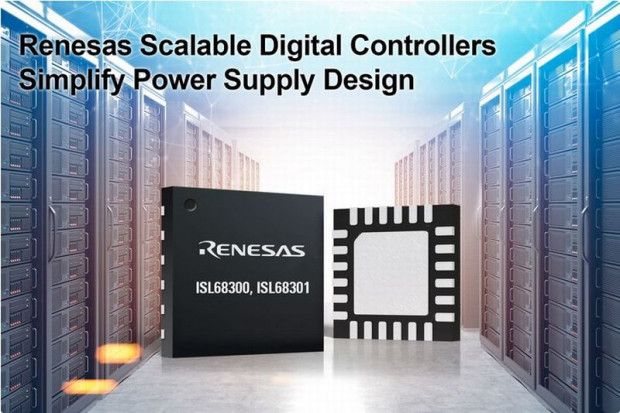

ISL68300 i ISL68301, najnowsze cyfrowe kontrolery DC-DC z oferty firmy Renesas Electronics, umożliwiają realizację wysokoprądowych układów zasilania mikroprocesorów, procesorów DSP oraz układów FPGA i ASIC w aplikacjach przemysłowych i telekomunikacyjnych. Mogą one pracować w konfiguracjach maksymalnie 8-fazowych, pozwalających zapewnić wydajność prądową nawet do 240 A. Komunikują się przez interfejs PMBus.

Różnią się konfiguracją wewnętrzną; ISL68300 zawiera wbudowane sterowniki tranzystorów MOSFET, a ISL68301 zawiera wyjście PWM co oznacza, że wymaga współpracy ze scalonym stopniem mocy, np. z serii DrMOS. Oba układy charakteryzują się szybką odpowiedzią na zmiany obciążenia, odbywającą się w pojedynczym cyklu zegara.

Nie wymagają zewnętrznej kompensacji ani dużych kondensatorów w obwodzie wejściowym i wyjściowym. Za pomocą darmowego narzędzia graficznego PowerNavigator, dostępnego pod adresem www.intersil.com/powernavigator, użytkownicy mogą w prosty sposób konfigurować i monitorować pracę kontrolera oraz ustalać sekwencję załączania napięć zasilających.

Ważniejsze parametry:

• zakres napięć wejściowych: 4,75...16 V lub 4,5...5,5 V,
• zakres napięć wyjściowych: 0,45...5,5 V,
• częstotliwość pracy: od 200 kHz do 1 MHz,
• dokładność napięcia wyjściowego: 0,5% (w dopuszczalnym zakresie temperatur, napięć wejściowych i prądów wyjściowych),
• zabezpieczenie: nadprądowe, podnapięciowe, nadnapięciowe, termiczne,
• wbudowana pamięć nieulotna do przechowywania parametrów pracy.

Cena hurtowa kontrolera ISL68300 z wbudowanym sterownikiem wynosi 2,60 USD przy zamówieniach 1000 sztuk. Układ jest produkowany w obudowie QFN-24. Producent oferuje też płytki ewaluacyjne dla jedno- i dwufazowych układów zasilania, dostępne w cenie 125 USD.

Więcej na: www.intersil.com
