Miniaturowy konwerter DC-DC buck-boost o wydajności prądowej >2 A

AP72200 to wysokoprądowy, synchroniczny konwerter DC-DC buck-boost o dużej sprawności, szybkiej odpowiedzi impulsowej i dużej dokładności stabilizacji napięcia wyjściowego. Ze względu na swoje parametry i małe wymiary nadaje się idealnie do smartfonów, tabletów i innych urządzeń bateryjnych. Napięcie wyjściowe układu oraz inne parametry konfiguracyjne mogą być programowane za pomocą interfejsu I²C.

AP72200 pracuje w konfiguracji mostkowej, zapewniającej w trybach buck i boost wydajność prądową powyżej 2 A. Przejście między oboma trybami odbywa się płynnie, bez przepięć na wyjściu.

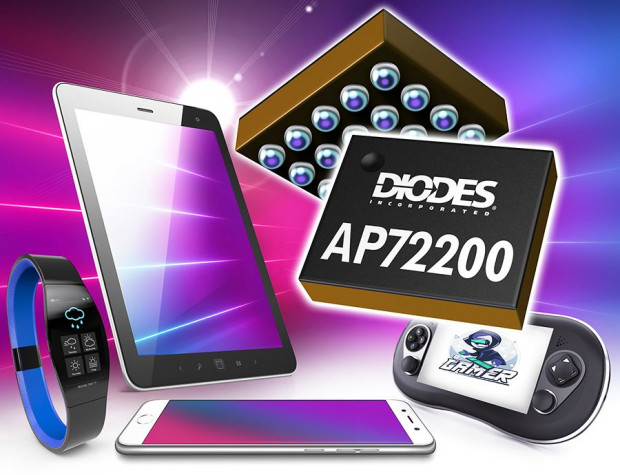

Do standardowego wyposażenia należy zabezpieczenie podnapięciowe, termiczne i nadprądowe oraz wyjście sygnalizacyjne Power Good. AP72200 jest zamykany w obudowie WLCSP-20 o powierzchni 2,125 x 1,750 mm.

Ważniejsze parametry:

• zakres napięć wejściowych: 2,3...5,5 V,
• zakres napięć wyjściowych: 2,6...5,14 V,
• rozdzielczość programowania napięcia wyjściowego: 0,02 V,
• sprawność: do 97%,
• tryby pracy: PWM, PFM i ultrasonic (bez podharmonicznych z pasma akustycznego),
• pobór prądu w stanie spoczynkowym/shutdown: 20 µA/1 µA.
