Mikrofalowy wzmacniacz niskoszumowy i przesuwnik fazy do aplikacji komunikacyjnych i wojskowych

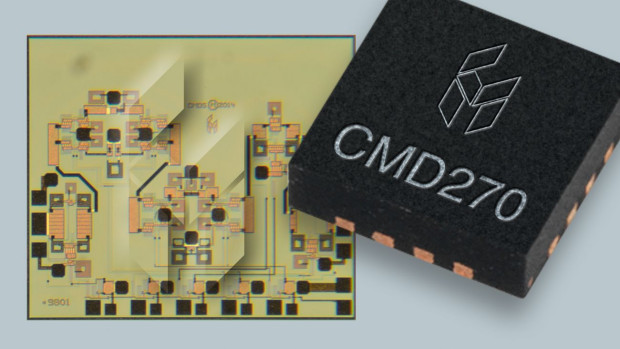

Firma Custom MMIC wprowadziła do sprzedaży dwa nowe mikrofalowe układy scalone: wzmacniacz niskoszumowy i przesuwnik fazy o oznaczeniach odpowiednio CMD270P3 i CMD174, mogące znaleźć zastosowanie w systemach komunikacyjnych i szykach anten fazowanych. CMD270P3 jest niskoszumowym wzmacniaczem na pasmo 4...8 GHz, zamykanym w plastikowej obudowie SMD o wymiarach 3 x 3 mm.
Zapewnia wzmocnienie wynoszące ponad 16 dB przy punkcie kompresji 1-decybelowej na poziomie +18 dBm i współczynniku szumów 1,7 dB. Jego wyprowadzenia sygnałowe są dopasowane do impedancji 50 W, co eliminuje część elementów zewnętrznych.
Układ doskonale nadaje się do zastosowań w systemach komunikacyjnych i wojskowych, wymagających układów o bardzo dobrych parametrach, małych gabarytach i małym poborze mocy.
Może stanowić zamiennik dla wcześniej wprowadzonego na rynek wzmacniacza CMD185P3, z którym jest kompatybilny pod względem rozkładu wyprowadzeń. Drugi z nowych układów, CMD174 to 5-bitowy przesuwnik fazy na zakres częstotliwości pracy od 3 do 6 GHz. Zapewnia pełen zakres regulacji od 0 do 360° i monotoniczną charakterystykę o współczynniku LSB równym 11,25°.
Charakteryzuje się stratami wtrąconymi 7,6 dB i błędem fazy na poziomie ±2°. Jego linie sygnałowe są dopasowane do impedancji 50 W. CMD174 jest dostarczany w postaci struktury półprzewodnikowej. Producent zaleca go do zastosowań w antenowych szykach fazowanych.
