Układ zarządzania systemem zasilania awaryjnego współpracujący z superkondensatorem

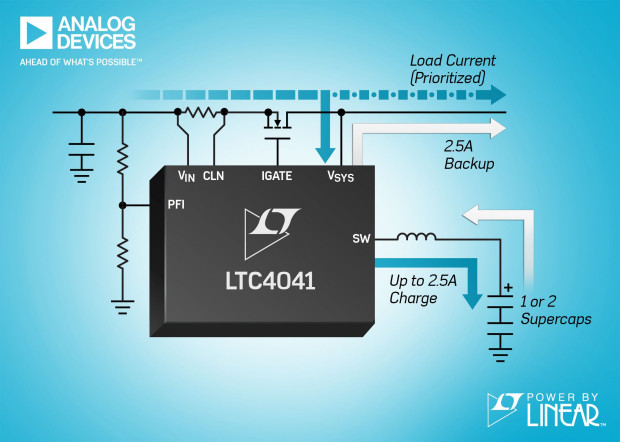

Analog Devices powiększa ofertę układów scalonych Power by Linear o nowy układ zarządzania systemem zasilania awaryjnego, współpracujący z jednym lub dwoma kondensatorami, zapewniającymi większą gęstość mocy od tradycyjnej baterii. LTC4041 akceptuje napięcia wejściowe z zakresu od 2,9 do 5,5 V.

Pracuje jako dwukierunkowy konwerter DC-DC, zapewniający zasilanie obciążenia oraz ładowanie superkondensatorów przy obecności napięcia wejściowego oraz przełączający się w tryb step-up i dostarczający zasilanie do obciążenia z superkondensatorów w razie obniżenia się napięcia wejściowego poniżej ustalonego poziomu progowego.

W takim przypadku zapewnia wydajność prądową 2,5 A. Opcjonalne zabezpieczenie nadnapięciowe układu, współpracujące z zewnętrznym tranzystorem MOSFET, zapewnia ochronę przed przepięciami nawet do ponad 60 V. Wbudowany układ równoważenia superkondensatorów zapewnia utrzymywanie na nich równych napięć, nie przekraczających ustalonej wartości.

Dodatkowo, układ zawiera programowalny ogranicznik natężenia prądu wejściowego, umożliwiający współpracę ze źródłami wejściowymi o ograniczonej wydajności przy równoczesnym zapewnieniu priorytetu dla bieżącego zasilania systemu nad ładowaniem akumulatora.

Zewnętrzny przełącznik izoluje źródło podstawowe od zasilanego systemu po zadziałaniu zasilania awaryjnego. LTC4041 jest zamykany w obudowie QFN-24. Nadaje się do pracy w szerokim zakresie temperatur otoczenia od -40 do +125°C.
