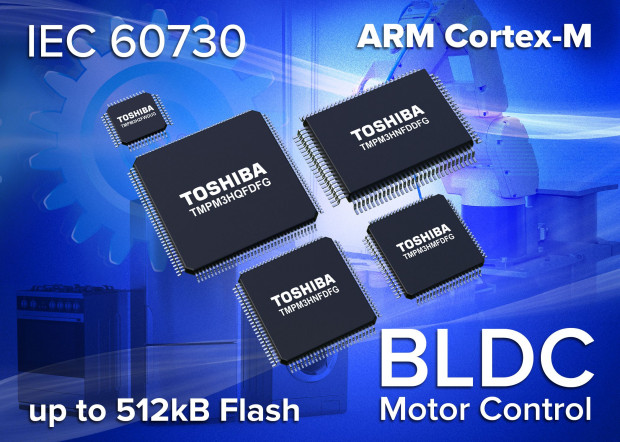

Mikrokontrolery z rdzeniem ARM Cortex-M3 do układów napędowych

Toshiba Electronics Europe wprowadza na rynek drugą grupę M3H w ramach rodziny energooszczędnych i szybkich mikrokontrolerów TXZ opartych na jednostce obliczeniowej ARM Cortex-M3. Pierwsza grupa, obejmująca 30 typów mikrokontrolerów M3H do zastosowań w sektorze konsumenckim i przemysłowym, pojawiła się na rynku w maju 2016 roku.

Nowe układy drugiej grupy oferują lepsze osiągi (pracują z dwukrotnie większą częstotliwością taktowania, równą 80 MHz) oraz zawierają wysokiej klasy analogowe obwody peryferyjne i szeroką gamę funkcji wykorzystywanych w układach napędowych.

Są to m.in.

• 12-bitowy przetwornik A/C o czasie konwersji 1,5 μs i maksymalnie 21 kanałach wejściowych,
• 8-bitowy 2-kanałowy przetwornik C/A,
• programowalny sterownik silników BLDC,
• interfejsy: 6 kanałów UART, 2...4 kanały I²C, 1...5 kanałów TSPI,
• zestaw timerów 16- i 32-bitowych.

Dodatkowo, układy te wyposażono w funkcję autodiagnostyki testującą m.in. napięcie referencyjne przetwornika A/C, parzystość pamięci RAM i korekcję CRC dla odciążenia jednostki obliczeniowej i zapewnienia zgodności ze standardem bezpieczeństwa funkcjonalnego IEC 60730.

Mikrokontrolery M3H pracują w zakresie napięć zasilania od 2,7 do 5,5 V i w zakresie temperatur otoczenia od -40 do +85°C. W zależności od wersji mogą być wyposażone w 256...512 KB pamięci Flash. Są zamykane w kilku wariantach obudów zawierających od 64 do 144 wyprowadzeń.
