Trójwyjściowe konwertery DC-DC zintegrowane z regulatorami LDO

EZ6301QI i EZ6303QI to nowe wielowyjściowe układy rodziny PowerSoC, ułatwiające projektowanie systemów zasilania. EZ6301QI zawiera konwerter DC-DC Buck o wydajności prądowej 1,5 A i dwa regulatory LDO o wydajności prądowej po 300 mA z niezależnymi wejściami zasilającymi. Z kolei EZ6303QI zawiera konwerter DC-DC Buck o wydajności 2,2 A i również dwa 300-miliamperowe regulatory LDO.

Poszczególne wyjścia pracują niezależnie od siebie, umożliwiając zastąpienie trzech oddzielnych układów scalonych i zwiększenie niezawodności systemu. Zakresy napięć wejściowych dla sekcji DC-DC i LDO wynoszą odpowiednio 2,7...3,6 V i 1,6...3,6 V, a zakresy napięć wyjściowych odpowiednio 0,6...3,0 V i 0,9...3,3 V.

Sprawność energetyczna obu układów sięga 96%. Wraz z niezbędnymi elementami współpracującymi zajmują około 120 mm² powierzchni płytki drukowanej. Tranzystory mocy i cewki zostały zintegrowane w strukturze wewnętrznej.

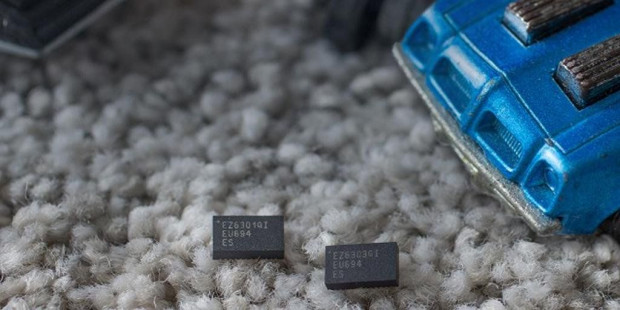

Dokładność stabilizacji napięcia wyjściowego obu układów wynosi 1,5% w całym dopuszczanym zakresie napięć wejściowych, prądów wyjściowych i temperatur. EZ6301QI i EZ6303QI zawierają zabezpieczenie termiczne, nadprądowe, zwarciowe i podnapięciowe. Są zamykane w obudowach QFN o wymiarach 7 x 4 x 1,85 mm.
