Podwójny sterownik silników DC i krokowych o napięciu zasilania od 1,8 V

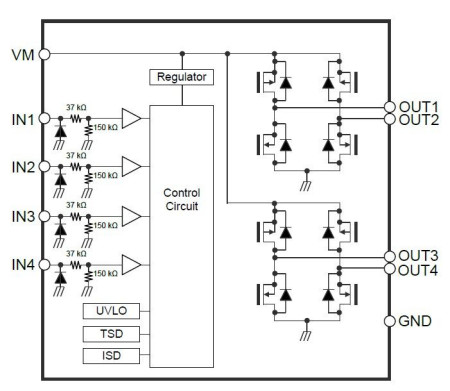

TC78H651FNG to najnowszy sterownik silników szczotkowych DC i krokowych opracowany przez firmę Toshiba, wyposażony w dwa wyjściowe stopnie mostkowe. Może pracować z napięciem wejściowym już od 1,8 V, co pozwala na zastosowania w urządzeniach zasilanych z portu USB, akumulatora litowo-jonowego lub dwóch baterii 1,5 V. Mogą to być kamery, miniaturowe drukarki, zabawki zamki elektroniczne itp. TC78H651FNG zapewnia wydajność prądową 1,6 A.

Został zrealizowany w technologii DMOS, pozwalającej zredukować straty i pobór mocy w układach niskonapięciowych. Jego pobór prądu wynosi około 0,6 mA w stanie aktywnym i zmniejsza się praktycznie do zera w trybie standby. Rezystancja R_DS(on) wewnętrznych tranzystorów MOSFET low-side i high-side wynosi 0,22 W, ograniczając straty i zapewniając duży moment obrotowy silnika, nawet przy niskim napięciu zasilania.

Układ jest zamykany w obudowie TSSOP-16 o powierzchni 6,4 x 5,0 mm i rozstawie wyprowadzeń 0,65 mm. Obsługuje tryby pracy forward/reverse/stop. Zawiera zabezpieczenie nadprądowe, termiczne i podnapięciowe.
