Detektory mocy skompensowane termicznie z wbudowanym sprzęgaczem kierunkowym
Najnowsze detektory mocy wysokiej klasy serii MACP, wyposażone w małostratne sprzęgacze kierunkowe, zostały zaprojektowane do prowadzenia pomiarów m.in. w łączach radiowych punkt-punkt, radarach, lotnictwie i w zastosowaniach militarnych. Zintegrowana struktura sprzęgacza kierunkowego i detektora skompensowanego termicznie pozwala użytkownikom w dużym stopniu uprościć projekt systemu i obniżyć koszt podzespołów, oszczędzając powierzchnię płytki drukowanej.
Detektory nowej serii występują w trzech wersjach różniących się zakresami częstotliwości pracy: MACP-010571 (2...6 GHz), MACP-010572 (6...18 GHz) i MACP-010573 (10...30 GHz). Wszystkie umożliwiają monitorowanie mocy wzdłuż linii transmisyjnej, zapewniając małe straty wtrącone i bardzo dobrą kierunkowość. Są zamykane w plastikowych obudowach SMD o powierzchni 1,5 x 1,2 mm, kompatybilnych ze standardowymi automatami pick and place.
| Jednostka | MACP-010571 | MACP-010572 | MACP-010573 | |
| Pasmo | GHz | 2...6 | 6...18 | 10...30 |
| Straty wtrącone | dB | 0,17 @ 4 GHz | 0,27 @ 12 GHz | 0,4 @ 20 GHz |
| Wejściowe straty powrotne | dB | 30 @ 4 GHz | 30 @ 12 GHz | 15 @ 20 GHz |
| Wyjściowe straty powrotne | dB | 30 @ 4 GHz | 30 @ 12 GHz | 18 @ 20 GHz |
| Minimalna moc mierzona | dBm | -15 @ 4 GHz | -16 @ 12 GHz | -18 @ 20 GHz |
| Kierunkowość | dB | 14,5 @ 4 GHz | 16 @ 12 GHz | 13 @ 20 GHz |
| Polaryzacja | 3,2 V @ 0,3 mA | 3,2 V @ 0,3 mA | 3,2 V @ 0,3 mA |

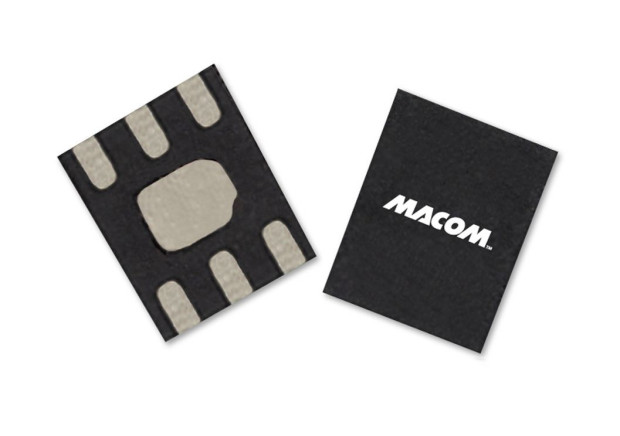

(Kliknij w zdjęcie aby je powiększyć)
