3-amperowy regulator LDO w obudowie o powierzchni 4 x 3 mm

LT3033 to jeden z najnowszych regulatorów LDO z oferty Analog Devices, charakteryzujący się wydajnością prądową 3 A przy wymiarach obudowy wynoszących zaledwie 4 x 3 mm. Drugą cechą wyróżniającą ten układ jest bardzo małe napięcie dropout (typ. 95 mV przy pełnym obciążeniu i +25°C), zapewniające małe straty mocy i małą emisję ciepła oraz pozwalające uprościć projekt płytki drukowanej.

LT3033 może pracować w szerokim zakresie napięć wejściowych od 0,95 do 10 V i umożliwia programowanie napięcia wyjściowego w zakresie od 200 mV do 9,7 V. Zapewnia dokładność stabilizacji ±1,5% w całym zakresie dopuszczalnych napięć wejściowych i prądów wyjściowych. Jego pobór prądu w stanie spoczynkowym wynosi typowo 1,9 mA.

LT3033 może znaleźć zastosowanie w układach zasilania FPGA, DSP, modemów i kart sieciowych. Zawiera zespół obwodów zabezpieczających: przed odwróceniem polaryzacji źródła wejściowego, odwróceniem polaryzacji prądu, nadmiernym wzrostem prądu wyjściowego i nadmiernym wzrostem temperatury.

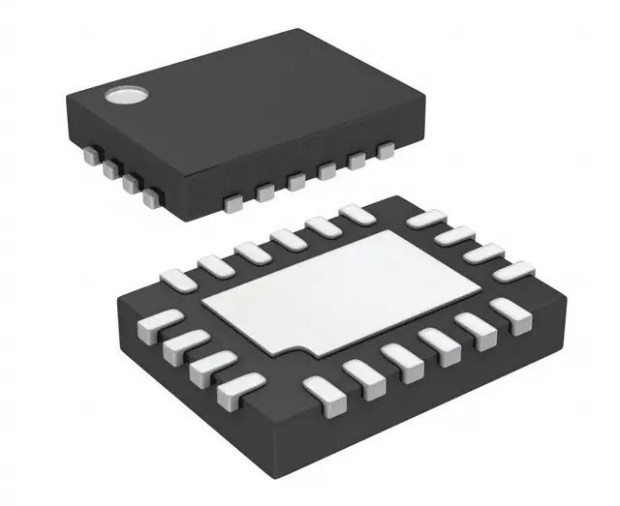

Do zapewnienia stabilnej pracy wymaga kondensatora wyjściowego o pojemności jedynie 10 mF. LT3033 jest zamykany w obudowie QFN-20. W wariancie przemysłowym zakres dopuszczalnych temperatur pracy złącza rozciąga się od -40 do +125°C.
