80-woltowy p-kanałowy MOSFET z kwalifikacją AEC-Q101 o rekordowo małej rezystancji RDS(on)

Produkt firmy:

Vishay Intertechnology, Inc.

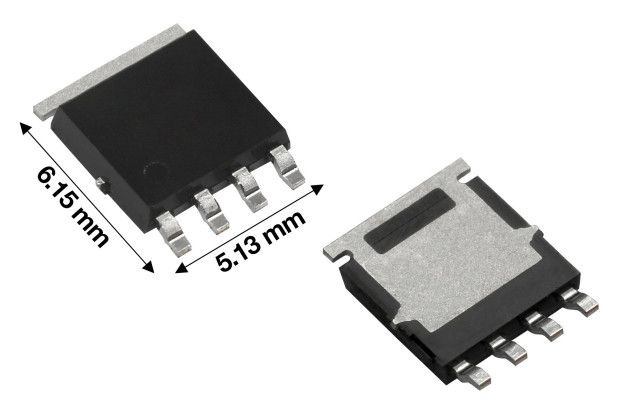

Do oferty firmy Vishay wchodzi nowy p-kanałowy tranzystor TrenchFET MOSFET o napięciu znamionowym -80 V, charakteryzujący się najmniejszą rezystancją kanału spośród dostępnych wcześniej na rynku odpowiedników. Jest to tranzystor z kwalifikacją AEC-Q101, potwierdzającą jego odporność na ciężkie warunki pracy, mogący znaleźć zastosowanie w elektronice motoryzacyjnej i przemysłowej. Jest zamykany w obudowie PowerPAK SO-8L o powierzchni 6,15 x 5,13 mm z wyprowadzeniami gullwing zmniejszającymi naprężenia mechaniczne oraz ułatwiającymi prowadzenie automatycznej inspekcji połączeń. Może pracować w ekstremalnej temperaturze złącza od -55 do +175°C.

SQJA81EP charakteryzuje się rezystancją RDS(on) wynoszącą maksymalnie 17,3 mΩ przy napięciu sterującym VGS równym 10 V, mniejszą o 18% od najbliższego odpowiednika w obudowie DPak oraz o 31% od tranzystorów wcześniejszej generacji. Przekłada się to bezpośrednio na mniejsze straty mocy wynikające z przewodzenia i możliwość realizacji obwodów o dużej gęstości mocy. Dodatkowo, tranzystor charakteryzuje się małym ładunkiem bramki (52 nC @ 10 V), zapewniającym małe straty przy pracy impulsowej.

SQJA81EP pracuje z maksymalnym ciągłym prądem drenu równym -46 A @ 25°C oraz do -130 A w impulsie. Jego typowe zastosowania obejmują obwody zabezpieczające przed odwróceniem polaryzacji, przełączniki zasilania high-side i układy oświetleniowe z diodami LED. Jako tranzystor p-kanałowy, pozwala uprościć konstrukcję układu sterowania bramką; w odróżnieniu od odpowiedników n-kanałowych nie wymaga stosowania pompy ładunkowej.
