Czujnik temperatury z korekcją CRC i funkcją ostrzeżenia o szybkim wzroście temperatury

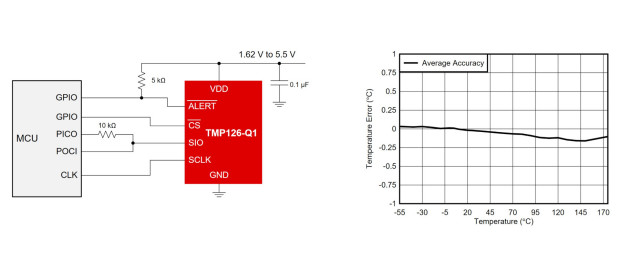

TMP126-Q1 to najnowszy cyfrowy czujnik temperatury firmy Texas Instruments, pracujący w zakresie pomiarowym od -55 do +175°C. Charakteryzuje się 14-bitową rozdzielczością (LSB=0,03125°C), dokładnością wynoszącą od 0,25°C i energooszczędną pracą. Może być zasilany napięciem z zakresu od 1,62 do 5,5 V. Komunikacja z zewnętrznym mikroprocesorem odbywa się za pomocą 3-żyłowego interfejsu SPI.

TMP126-Q1 jest czujnikiem kalibrowanym fabrycznie. Uzyskał kwalifikację AEC-Q100, pozwalającą na zastosowania w elektronice samochodowej, m.in. w ładowarkach pokładowych, systemach hamulcowych, falownikach i układach wydechowych). Oferuje opcjonalną korekcję CRC, poprawiającą integralność danych, możliwość programowania wartości progowej temperatury, po osiągnięciu której następuje wygenerowanie alarmu oraz funkcję ostrzeżenia o szybkim wzroście temperatury, pozwalającą szybko podjąć kroki zabezpieczające przed osiągnięciem wartości krytycznej.

Układ zawiera zabezpieczenie przed wyładowaniami ESD do ±2000 (HBM) i ±750 (CDM). Jest produkowany w dwóch typach miniaturowych obudów: SOT-SC70 (2,00 x 1,25 mm) i SOT-23 (2,90 x 1,60 mm), co pozwala na montaż w małej odległości od źródeł ciepła i zapewnia krótki czas odpowiedzi.
