Transile o zdolności rozpraszania impulsów do 600 W do elektroniki samochodowej

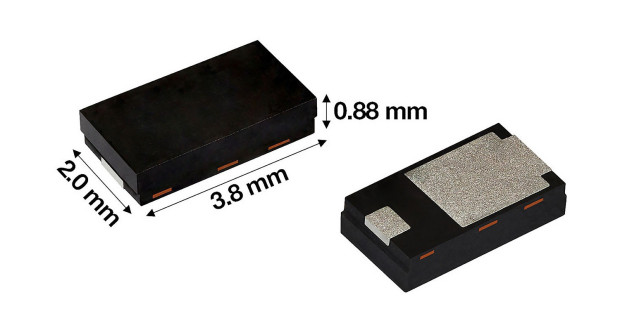

W ofercie firmy Vishay pojawiły się 4 nowe serie transili TRANSZORB do elektroniki przemysłowej i PAR do elektroniki samochodowej, zdolnych do rozpraszania impulsów o mocy do 600 W (10/1000 μs). Wszystkie one mogą pracować w temperaturze otoczenia do +185°C i są zamykane w obudowach DFN3820A o wymiarach 3,8 x 2,0 x 0,88 mm z wyprowadzeniami wettable flank, ułatwiającymi przeprowadzanie automatycznej inspekcji optycznej połączeń. Pod względem rozkładu wyprowadzeń zapewniają kompatybilność z odpowiednikami zamykanymi w obudowach SMP (DO-220AA), natomiast są mniejsze pod względem powierzchni o odpowiednio 85% i 42% od odpowiedników o zbliżonych parametrach, zamykanych w obudowach SMB (DO-214AA) i SlimSMAW (DO-221AD). Ich dodatkową zaletą jest mały prąd upływu, wynoszący już od 1 µA.
Transile TRANSZORB serii 6DFNxxA i 6DFNxxxCA mogą być stosowane do ochrony przepięciowej linii sygnałowych w serwerowych układach zasilania, konwerterach mediów i ekstenderach AV, jak również w aplikacjach przemysłowych (sterowniki robotów, przyrządy pomiarowe, kontrolery i systemy automatyki). Transile PAR serii T6NxxA i T6NxxxCA uzyskały kwalifikację AEC-Q101. Mogą być stosowane w samochodowych systemach ADAS, zarządzania akumulatorem, wspomagania kierownicy, ładowania oraz w falownikach i systemach infotainment.
6DFNxxA |
6DFNxxxCA |
T6NxxA |
T6NxxxCA |
|
Kwalifikacja AEC-Q101 |
nie |
nie |
tak |
tak |
VBR (V) |
12...51 |
12...100 |
12...51 |
12...100 |
VWM (V) |
10,2...43,6 |
10,2...85,5 |
10,2...43,6 |
10,2...85,5 |
Maks. prąd upływu @ VWM (mA) |
1,0...2,0 |
|||
PPPM (10/1000 μs) (W) |
600 |
|||
Maka. napięcie graniczenia (V) |
16,7...70,1 |
16,7...137 |
16,7...70,1 |
16,7...137 |
TJ maks. (°C) |
175 |
175 |
185 |
185 |
Polaryzacja |
jednokierunkowa |
dwukierunkowa |
jednokierunkowa |
dwukierunkowa |
