Do oferty firmy Infineon wchodzi nowa seria kontrolerów mostkowych MOTIX BTM90xx do sterowania silnikami szczotkowymi DC w aplikacjach motoryzacyjnych, m.in. w drzwiach, lusterkach i siedzeniach. Obejmuje ona 4 układy, mogące pracować z napięciem zasilania z zakresu od 4,5...40 V, zawierające stopień wyjściowy o wydajności prądowej 10 A (BTM901x) i 20 A (BTM902x) oraz rezystancji wewnętrznej odpowiednio 87,5 mΩ i 42 mΩ. Ich struktura wewnętrzna obejmuje zestaw funkcji diagnostycznych i zabezpieczających, w tym zabezpieczenie termiczne, podnapięciowe, nadprądowe i zwarciowe.
Sterowniki serii BTM90xx umożliwiają pomiar natężenia prądu wyjściowego na obu przełącznikach: high-side i low-side. Są sterowane przebiegiem PWM o częstotliwości do 20 kHz. BTM9010EP i BTM9020EP zawierają zestaw linii I/O do komunikacji z mikrokontrolerem, natomiast BTM9011EP i BTM9021EP zostały wyposażone w interfejs SPI, umożliwiający łączenie kilku układów w konfiguracji szeregowej dla zredukowania kosztów. BTM9021 zawiera dodatkowo watchdog do monitorowania aktywności.

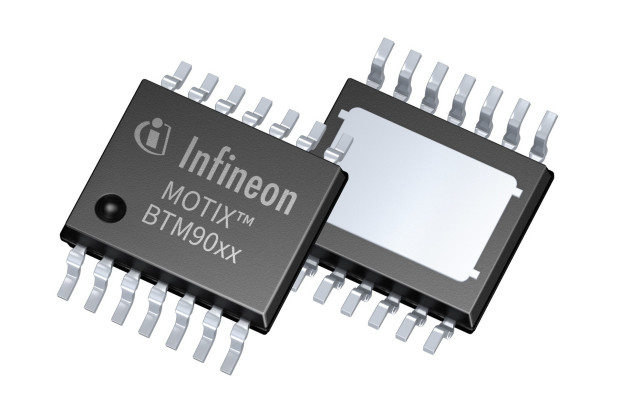

Kontrolery MOTIX BTM90xx są zamykane w obudowach TSDSO-14 o powierzchni 6,0 x 4,9 mm z dużym wyprowadzeniem radiatora, ułatwiającym odprowadzanie ciepła. Producent oferuje do nich pakiet BSP, obejmujący m.in. pełną dokumentację, modele symulacyjne, narzędzie programowe do szacowania poboru mocy, płytki ewaluacyjne i przykładowe kody aplikacji na platformę Arduino.
Więcej na: www.infineon.com
