Tani 4-kanałowy wzmacniacz audio klasy D do elektroniki samochodowej

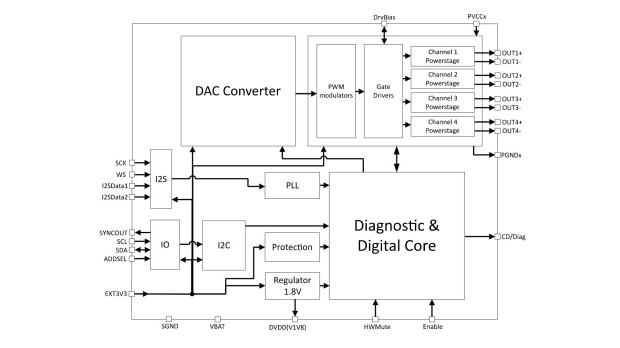

HFDA90D to tani 4-kanałowy wzmacniacz audio klasy D z wyjściami mostkowymi o mocy do 4 x 47,5 W, zrealizowany w technologii BCD. Został on zaprojektowany do zastosowań w elektronice samochodowej. Pracuje z częstotliwością taktowania do 2 MHz, co pozwala na współpracę z miniaturowymi elementami LC. Pod względem poziomu generowanych zaburzeń elektromagnetycznych, zapewnia zgodność z normą CISPR25.

HFDA90D zawiera interfejs konfiguracyjny I²C. Został wyposażony w zestaw funkcji diagnostycznych, m.in. do ochrony głośników. Może poprawnie pracować już przy napięciu zasilającym od 4,5 V i jest odporny na przepięcia do 40 V. Współpracuje z głośnikami o impedancji 2 Ω lub 4 Ω, zapewniając moc wyjściową do odpowiednio 4 x 47,5 W i 4 x 29 W (dla 14,4 V i THD=10%). Jego współczynnik tłumienia tętnień zasilania wynosi 80 dB. Krótki czas opóźnienia czyni układ idealnym do realizacji algorytmów tłumienia szumu.

HFDA90D jest zamykany w obudowie LQFP48L o wymiarach 7 x 7 x 1,4 mm.

Pozostałe parametry:

• zakres napięcia zasilania od 4,5 do 18 V,
• wbudowany przetwornik C/A o zakresie dynamicznym 112 dB,
• THD od 0,015% (1 W, 1 kHz, 4 Ω),
• wyjściowe napięcie szumu 27 µV,
• przesłuchy międzykanałowe typ. 100 dB,
• obsługa częstotliwości próbkowania 44,1/48/96/192 kHz.



Więcej na: www.st.com
