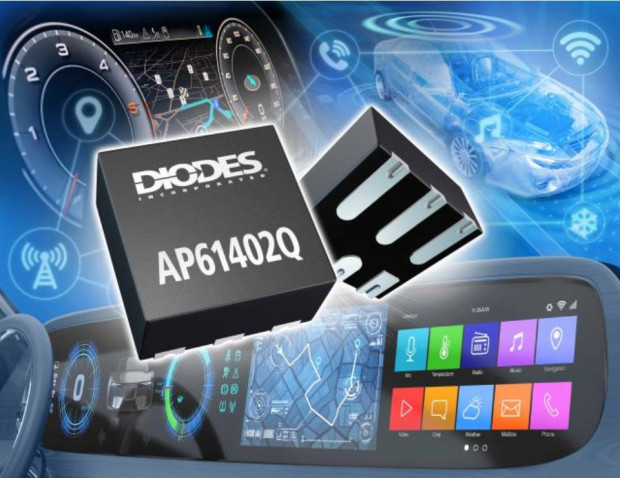

AP61402Q to miniaturowy konwerter DC-DC buck do zastosowań w elektronice samochodowej, mogący pracować z napięciem wejściowym od 2,3 do 5,5 V i zapewniający wydajność prądową 4 A. Jego napięcie wyjściowe może być programowane dzielnikiem rezystorowym w zakresie od 0,5 do 5,5 V. Układ zawiera wewnętrzne tranzystory przełączające MOSFET high-side i low-side o rezystancji przewodzenia odpowiednio 75 mΩ i 33 mΩ. Dzięki trybowi sterowania COT (constant on-time), wymaga minimum elementów współpracujących, co pozwala zrealizować obwód konwertera na małej powierzchni płytki drukowanej. Do zalet AP61402Q należy też szybka odpowiedź impulsowa, łatwa stabilizacja pętli i małe wyjściowe napięcie tętnienia. Duża częstotliwość taktowania (2 MHz) pozwala na współpracę z miniaturową, tanią cewką indukcyjną. Wewnętrzne sterowniki bramek tranzystorów MOSFET zapewniają małe oscylacje napięcia podczas przełączania, bez równoczesnego wydłużenia czasów włączania i wyłączania.
AP61402Q jest zamykany w obudowie V-DFN1515-6/SWP (Typ UX). Nadaje się do pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C. W ofercie firmy Diodes jest też dostępny odpowiednik do aplikacji przemysłowych i komercyjnych, oznaczony symbolem AP61402.
Więcej na: www.diodes.com
