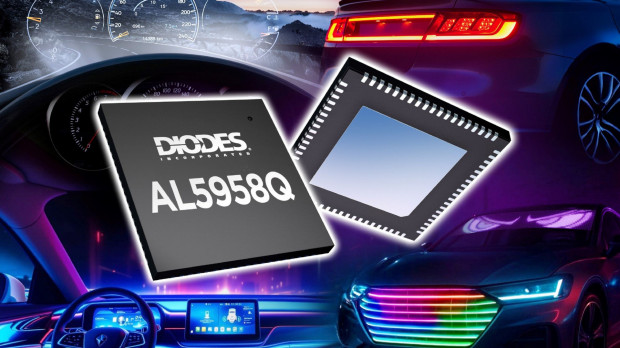

AL5958Q to 48-kanałowy sterownik diod LED, wyposażony w 16 wbudowanych przełączników NMOS, przeznaczony do zastosowań w samochodowych systemach oświetleniowych. Umożliwia sterowanie dużymi matrycami LED przy małym obciążeniu współpracującego mikroprocesora, dzięki wbudowanym funkcjom inteligentnego sterowania, w tym automatycznemu wstawianiu czarnych klatek dla redukcji efektu rozmycia, kompensacji systemowej oraz eliminowaniu błędów, wynikających z rozwartych linii diod LED.
AL5958Q pracuje w trybie M-PDM (multiplex-pulse density modulation) z obsługą do 32 skanów. Pozwala to na zwiększenie częstotliwości odświeżania w systemach skanowania dynamicznego, bez zwiększania częstotliwości sygnału zegarowego, co ogranicza poziom generowanych zaburzeń elektromagnetycznych. Wykrywa zwarcie i rozwarcie diod LED we wszystkich kanałach, a także zawiera zabezpieczenie podnapięciowe i watchdog timer do monitorowania aktywności. Funkcja stopniowego włączania prądu (staggered current output delay) ogranicza skoki prądowe podczas inicjalizacji, a mechanizmy ghost elimination, current output staggering i grayscale enhancement, poprawiają stabilność pracy i jakość wyświetlanego obrazu.
AL5958Q pracuje z napięciem zasilania od 3 do 5 V. Zapewnia wydajność prądową do 20 mA/kanał. Jest zamykany w obudowie W-QFN9090-76/SWP z wyprowadzeniami wettable flank do automatycznej inspekcji optycznej. Jego zastosowania obejmują centralne wyświetlacze informacyjne, zestawy wskaźników (cluster), wyświetlacze head-up, mini-panele LED w nadwoziu, oświetlenie wnętrza pojazdu oraz lampy tylne. Wersja standardowa AL5958, pozbawiona funkcji typowych dla aplikacji motoryzacyjnych, znajduje zastosowanie w przemyśle i elektronice użytkowej.
