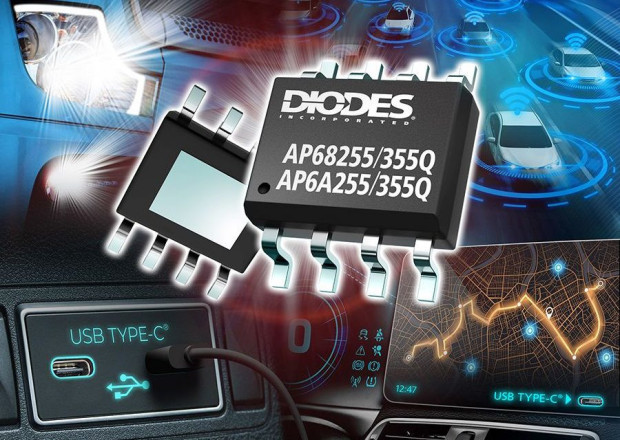

AP68255Q, AP68355Q, AP6A255Q i AP6A355Q to przetwornice DC-DC buck, przeznaczone do zastosowań w motoryzacyjnych systemach zasilania punktowego (Point-of-Load) z szyną pośrednią 48 V. Ich zakres napięcia wejściowego wynosi do 80 lub 100 V w zależności od modelu, co umożliwia pracę w pełnym zakresie napięć występujących w instalacjach samochodowych z uwzględnieniem chwilowych przepięć (load dump). W zależności od modelu, nowe układy zapewniają wydajność prądową 2,5 A lub 3,5 A. Zawierają tranzystory MOSFET high-side o rezystancji RDS(ON) wynoszącej około 500 mΩ, co zapewnia dużą sprawność energetyczną. Sterowanie w trybie COT (Constant On-Time) zapewnia szybką odpowiedź na zmiany obciążenia, małe wyjściowe napięcie tętnienia oraz tętnienia napięcia wyjściowego i łatwą stabilizację pętli sprzężenia zwrotnego, bez potrzeby stosowania zewnętrznych elementów kompensacyjnych. Częstotliwość przełączania, wynosząca 300 kHz, zapewnia kompromis między dużą sprawnością i małymi wymiarami elementów pasywnych.
Nowe przetwornice wykazują małe zaburzenia elektromagnetyczne. Zawierają zabezpieczenie nadprądowe (OCP) z obniżaniem częstotliwości pracy w warunkach przeciążenia, co redukuje temperaturę złącza i chroni przed uszkodzeniem. Mogą pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Są zamykane w obudowach SO-8EP o małej rezystancji termicznej, zapewniających szybkie odprowadzanie ciepła. Ich zakres zastosowań obejmuje moduły infotainment, zestawy wskaźników, sterowniki silników zasilanych z szyny 48 V, systemy telematyki i oświetlenia oraz układy wspomagania kierowcy.
|
|
Napięcie wejściowe |
Napięcie wyjściowe |
Wydajność prądowa |
HS RDS(ON) |
Częstotliwość taktowania |
Prąd spoczynkowy |
|
AP68255Q |
5,5...80 V |
1,2...50 V |
2,5 V |
500 mΩ |
300 kHz |
140 µA |
|
AP68355Q |
3,5 V |
|||||
|
AP6A255Q |
5,5...100 V |
2,5 V |
||||
|
AP6A355Q |
3,5 V |
Więcej na: www.diodes.com
