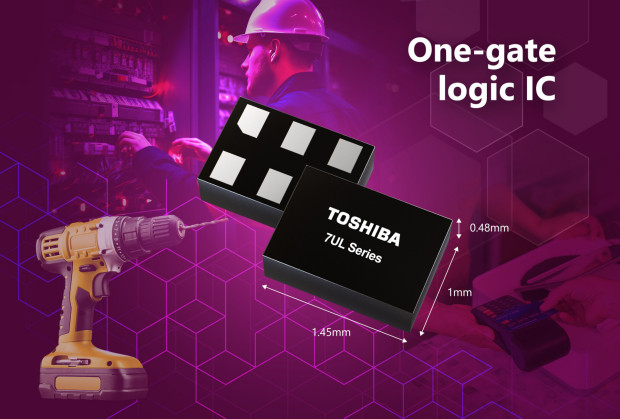

Niskonapięciowe układy logiczne serii 7UL firmy Toshiba zostały zaprojektowane do zastosowań w systemach wielonapięciowych, w których wymagane jest przesyłanie sygnałów między blokami o różnych napięciach zasilania. Zastosowanie pojedynczego źródła zasilania upraszcza integrację m.in. z układami GPU i pamięciami o dużej pojemności. Obecnie ich oferta została uzupełniona o 21 nowych wersji, zamykanych w obudowach XSON6 o powierzchni 1,45 x 1,0 mm, przeznaczonych do urządzeń o dużej gęstości upakowania podzespołów.
Układy serii 7UL1G pracują z napięciem zasilania od 0,9 V do 3,6 V i tolerują napięcia wejściowe do 3,6 V. Umożliwia to konwersję poziomów logicznych i translację napięć do 0,9 V dla sygnałów wejściowych z zakresu 0,9...3,6 V, nawet przy napięciu zasilania równym 0,9 V.
Układy serii 7UL1T pracują z napięciem zasilania od 2,3 V do 3,6 V, a ich poziom progowy wynosi 50% napięcia zasilania lub mniej. Dzięki temu, nawet niskie napięcia wejściowe są rozpoznawane jako stan „high”, co jest ważne dla prawidłowego przesyłania sygnałów niskonapięciowych, np. z układów logicznych o napięciu 1,8 V do systemów logicznych o zasilaniu 3,3 V. W przypadku napięcia zasilającego 3,3 V, pojedynczy układ może wykonywać zarówno konwersję poziomów logicznych dla sygnałów wejściowych od 1,8 V do 3,6 V, jak i translację napięć do 3,3 V.
Obecnie oferta układów logicznych 7UL obejmuje 85 wariantów. Są wśród nich dostępne bramki 2- i 3-wejściowe NAND/AND/NOR/OR/EX-OR, inwertery i bufory z wejściem zwykłym i Schmitta oraz bramki i inwertery z przesuwnikiem poziomów napięć.
Więcej na: www.toshiba.semicon-storage.com
