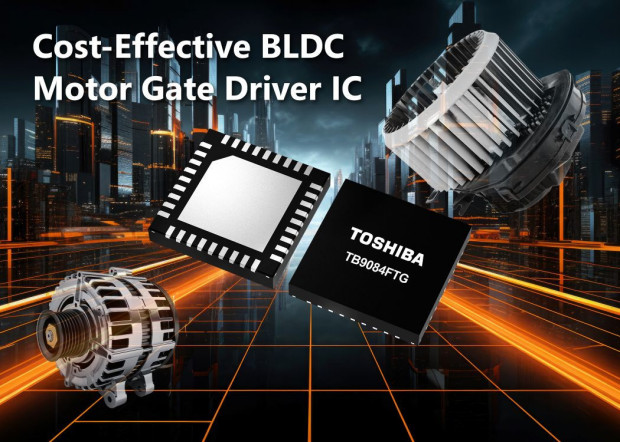

Sterownik bramek tranzystorów FET do układów sterowania 3-fazowymi silnikami BLDC

TB9084FTG to sterownik bramek tranzystorów FET, zaprojektowany do zastosowań w układach napędowych 3-fazowych silników BLDC. Uzyskał kwalifikację AEC-Q100 w klasie Grade 0, pozwalającą na zastosowania w motoryzacji. Jest przystosowany do współpracy z instalacją 12-woltową, natomiast szeroki zakres napięcia V_B zasilającego sekcję wysokoprądową, wynoszący od 5,7 V do 28 V, zapewnia poprawną pracę również w warunkach podwyższonego napięcia podczas awaryjnego uruchamiania pojazdu za pomocą kabli rozruchowych. Napięcie zasilania wewnętrznych układów logicznych wynosi od 3,0 do 5,5 V, co pozwala na współpracę z wieloma typami kontrolerów. Przy braku napięcia V_CC, układ pobiera bardzo mały prąd, co ogranicza rozładowanie akumulatora w stanie spoczynku.

Struktura wewnętrzna TB9084FTG obejmuje:

• 6 sterowników bramek, umożliwiających sterowanie zewnętrznymi tranzystorami FET w mostku 3-fazowym,
• dodatkowy sterownik, współpracujący z tranzystorem zabezpieczającym przed odwróceniem polaryzacji zasilania,
• pompa ładunkowa, zapewniająca wystarczające napięcie do sterowania bramek tranzystorów MOSFET przy obniżonym napięciu zasilania,
• wzmacniacz pomiarowy do kontroli natężenia prądu wyjściowego w konfiguracji z pojedynczym rezystorem bocznikowym,
• interfejs SPI do programowania parametrów pracy i monitorowania błędów, w tym m.in. wyjścia napięć V

TB9084FTG jest zamykany w obudowie P-VQFN36 o powierzchni 6 x 6 mm z wyprowadzeniami wettable flank, ułatwiającymi inspekcję lutów po montażu. Może pracować w temperaturze otoczenia od -40 do +150°C.

Więcej na: www.toshiba.semicon-storage.com
