Firma Diodes wprowadza do sprzedaży nową rodzinę stereofonicznych wzmacniaczy audio klasy D z wejściem cyfrowym i zamkniętą pętlą sprzężenia zwrotnego. W ramach rodziny PAMS58xx dostępnych jest 5 układów: PAMS5803, PAMS5804, PAMS5825, PAMS5826 i PAMS5827, różniących się mocą znamionową, zakresem napięcia zasilania, sprawnością i wyjściowym napięciem szumu. Wszystkie zawierają szeregowy interfejs wejściowy i wyjście SDOUT, przeznaczone do monitorowania sygnału i realizacji algorytmów redukcji echa. Pracują z podwójnym napięciem zasilania: PVDD o zakresie od 4,5 do 26,4 V i DVDD, wynoszącym 3,3 V lub 1,8 V w zależności od konfiguracji systemu. Przy zastosowaniu jedynie kilku elementów pasywnych, możliwe jest uzyskanie mocy wyjściowej od 24 W do 41 W na kanał w trybie stereo lub od 40 W do 82 W w trybie mono.
Wzmacniacze PAMS58xx zawierają blok przetwarzania sygnału z procesorem DSP, umożliwiający realizację algorytmów filtrowania i korekcji dźwięku, w tym regulacji charakterystyki częstotliwościowej, ograniczania dynamiki i automatycznej regulacji wzmocnienia. Obsługują też funkcje przestrzennego modelowania dźwięku. Oferują bardzo mały poziom szumów własnych, poniżej 37 µV rms, poziom zniekształceń i szumów (THD+N) około 0,02 % i sprawność energetyczną, przekraczającą 90%. Wspierany jest też tryb pracy w klasie H, w którym napięcie zasilania stopnia wyjściowego jest dopasowywane do chwilowego poziomu sygnału.
|
|
Moc znamionowa |
PVDD |
Sprawność (2 x 10 W) |
Napięcie szumu |
THD+N (5 W, 1 kHz) |
PSRR |
Obudowa |
|
PAMS5803 |
2 x 24 W stereo 40 W mono |
4,5...17,0 V |
92% |
35 µV rms |
0,02% |
-72 dB |
TSSOP-28EP |
|
PAMS5804 |
2 x 33 W stereo 66 W mono |
4,5...26,4 V |
90% |
||||
|
PAMS5825 |
2 x 33 W stereo 51 W mono |
4,5...21,0 V |
92% |
||||
|
PAMS5826 |
2 x 40 W stereo 80 W mono |
4,5...26,4 V |
90% |
37 µV rms |
|||
|
PAMS5827 |
2 x 41 W stereo 82 W mono |
4,5...26,4 V |
91% |

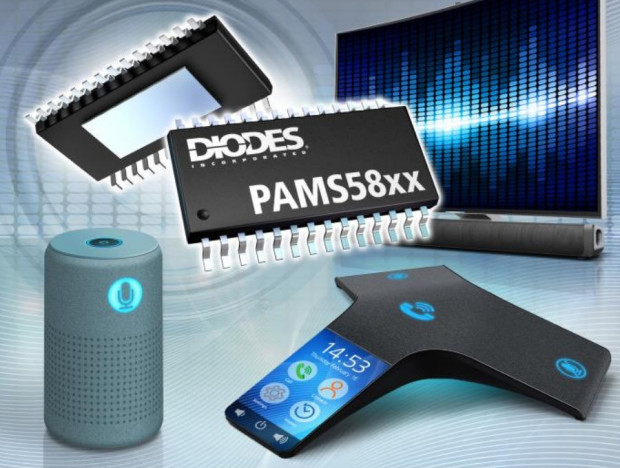

Wzmacniacze PAMS58xx są produkowane w obudowach TSSOP-28EP.
Więcej na: www.diodes.com
