Regulatory LDO o powierzchni 1 x 1 mm i wydajności prądowej 500 mA

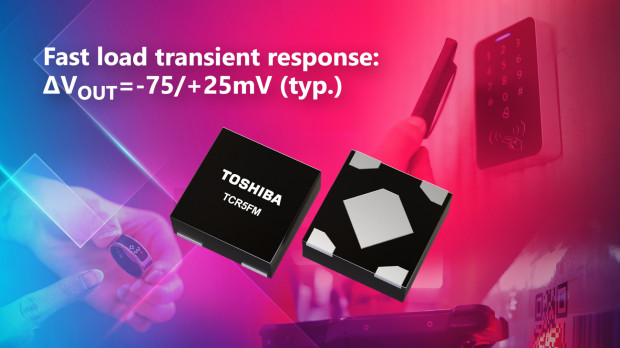

Miniaturowe regulatory napięcia TCR5FM firmy Toshiba Electronics zostały zaprojektowane do zastosowań w smartfonach, opaskach elektronicznych i innych urządzeniach o dużej gęstości upakowania podzespołów. Są szczególnie polecane do aplikacji, w których występują szybkie przejścia między trybem aktywnym i oszczędnościowym, mogące powodować gwałtowne zmiany prądu obciążenia i niestabilność napięcia zasilającego. W porównaniu z regulatorami wcześniejszej serii TCR3RM, wykazują znacznie mniejsze napięcie oscylacji podczas przełączania. Ponadto, ich zaletą jest duży współczynnik tłumienia tętnień napięcia na linii wejściowej, wynoszący typowo 91 dB przy 1 kHz i prądzie wyjściowym 10 mA. Uzyskano go dzięki zastosowaniu architektury z precyzyjnym źródłem odniesienia typu band-gap, filtrem dolnoprzepustowym i szybkim, niskoszumowym wzmacniaczem operacyjnym.

Regulatory serii TCR5FM oferują wydajność prądową 500 mA i szeroki zakres temperatury roboczej do +125°C. Występują w 35 wariantach o ustalonym fabrycznie napięciu wyjściowym z zakresu od 0,9 do 5,0 V. Są zamykane miniaturowych obudowach DFN4D o powierzchni 1 x 1 mm i grubości 0,37 mm. Zawierają zabezpieczenie nadprądowe i termiczne, funkcję regulacji szybkości narastania napięcia wyjściowego i funkcję automatycznego rozładowania pojemności wyjściowej.
Pozostałe parametry:

• wyjściowe napięcie szumu: 5 μV rms @ 10 Hz ≤ f ≤ 100 kHz,
• prąd spoczynkowy: 10 μA,
• napięcia dropout: 220 mV (V_OUT=2,8 V, I_OUT=500 mA),
• oscylacje napięcia wyjściowego:
• Δ_VOUT = -60 mV/+40 mV (skok I_OUT od 1 mA do 500 mA, V_OUT=2,8 V),
• ΔVOUT = -75 mV/+25 mV (skok I_OUT od 0 do 100 mA, V_OUT=2,8 V),
• zakres temp. roboczej: od -40 do +125°C.

Więcej na: www.toshiba.semicon-storage.com
