NC2650 stanowi synchroniczną przetwornicę DC/DC firmy Nisshinbo Micro Devices, zaprojektowaną do pracy w aplikacjach zasilanych z baterii. To rozwiązanie oferuje napięcie wyjściowe VOUT z przedziału: 0,8–3,3 V DC, przy napięciu wejściowym VIN: od 1,8 do 5,5 V. Kluczową cechą podzespołu jest obniżony pobór prądu, typowo równy 85 nA. W stanie uśpienia jest to 4 nA. Dzięki temu, przetwornica sprawdza się doskonale w urządzeniach aktywowanych cyklicznie. Zachowuje ona pełną sprawność zarówno przy małych, jak i większych obciążeniach. Wymieniony parametr nie przekracza 95%. Równocześnie poziom tętnień napięcia VOUT jest obniżony – opisuje go wartość mniejsza od 10 mVp-p.

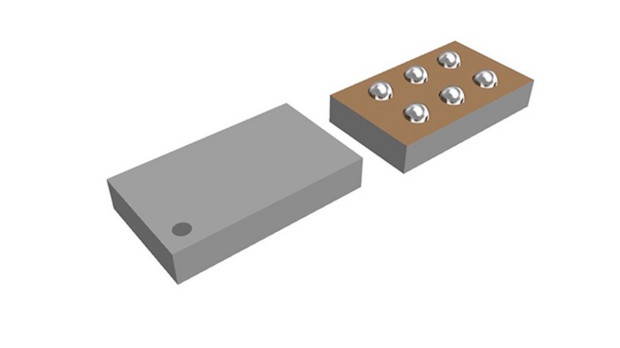

Sterowanie przetwornicą NC2650 odbywa się za pośrednictwem wejścia aktywacji EN. Jednak w tym celu musi panować temperatura otoczenia: od –40 do 85°C. Wymiary podzespołu są równe: 1,47×0,87×0,4 mm. Zapewnia się go w obudowie WLCSP-6-ZA2 predestynującej do zastosowań o dużej gęstości upakowania komponentów i ograniczonej przestrzeni montażowej. Niezawodną pracę elementu gwarantują wbudowane zabezpieczenia takie jak: przeciążeniowe, termiczne, podnapięciowe (UVLO) i zwarciowe. Dodatkowo oferuje się funkcję miękkiego startu ograniczającą prąd rozruchowy, a wybrane warianty mogą również automatycznie rozładowywać wyjścia, celem ochrony podłączonych urządzeń oraz poprawy stabilności i bezpieczeństwa pracy całego układu zasilania.
