NB7401HC jest układem zabezpieczającym od firmy Nisshinbo Micro Devices przeznaczonym do współpracy z bateriami litowo-jonowymi (Li-Ion) lub litowo-polimerowymi (Li-Po). Podstawowym zadaniem podzespołu jest ochrona ogniw baterii przed przeładowaniem poprzez nieustanne monitorowanie napięcia każdego z nich. Celem uniknięcia niepożądanych wyłączeń w elemencie zapewniony jest mechanizm opóźniający. Ponadto NB7401HC zawiera stabilizator napięcia przeznaczony do zasilania zewnętrznego układu zegara czasu rzeczywistego (RTC).
Uwzględniono również układ wykrywania zaniku zasilania, który w takich warunkach zmniejsza pobór prądu do minimalnej wartości. Po dołączeniu termistora o dodatnim współczynniku temperaturowym (PTC) możliwe staje się wykrycie przekroczenia dopuszczalnej temperatury baterii wraz z bezpośrednią sygnalizacją wystąpienia tego stanu.
Element może być zasilany napięciem z zakresu: 4 do 25 V. Przy napięciu ogniwa równym 3,5 V, typowy pobór prądu wynosi 1,5 µA. W stanie czuwania jest to wartość 0,2 µA. Jednocześnie próg wykrywania zaniku zasilania to: 2,3 V, 2,5 V, 2,7 V lub 2,8 V. Oprócz tego przeładowanie baterii można stwierdzić w dwóch przedziałach: od 3,55 do 3,85 V lub od 4,20 do 4,85 V. W obydwu przypadkach wartość progu można ustawić z rozdzielczością 5 mV, a precyzja detekcji jest równa ±15 mV – przy temperaturze 25°C, lub ±20 mV – w zakresie temperatury: od 0 do 60°C. Czas opóźnienia zadziałania NB7401HC jest programowalny i może zostać ustawiony na: 2 s, 4 s lub 6 s. Z kolei napięcie zwolnienia zabezpieczenia stanowi zakres: od wartości napięcia detekcji zmniejszonej o 0,1 V do wartości pomniejszonej o 0,4 V – z zachowaniem kroku nastawy 50 mV.

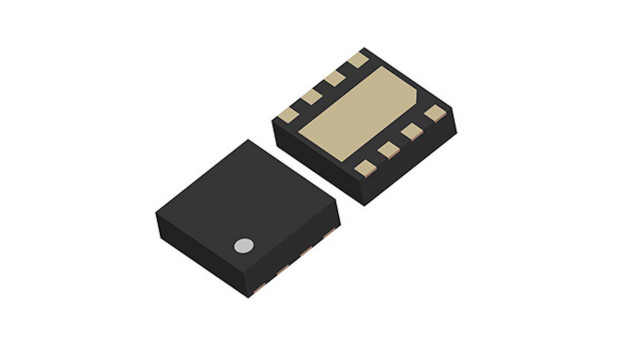

Komponent dostarczany jest w obudowie DFN2020-9-HC i oferuje szereg dodatkowych funkcji zwiększających możliwości produktu. Oprócz zabezpieczenia przed przeładowaniem element zapewnia również: funkcje resetu i wybudzania, mechanizm balansowania ogniw oraz tworzenie połączeń kaskadowych. Jego zastosowanie ułatwia projektowanie rozbudowanych systemów zasilania i jest to rozwiązanie, które opracowano z myślą o aplikacjach wymagających: wysokiej niezawodności pracy, precyzyjnego monitorowania parametrów ogniw oraz skutecznej ochrony przed ich uszkodzeniem przez cały okres eksploatacji.
