Moduł pomiarów inercyjnych w obudowie o wymiarach 3,3 x 3,3 x 1,0 mm

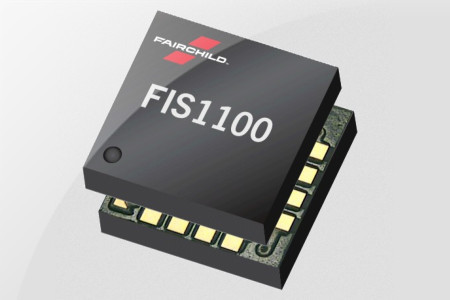

Fairchild Semiconductor powiększa ofertę układów scalonych produkowanych w technologii MEMS o nowy moduł pomiarów inercyjnych (IMU) FIS1100 zaprojektowany do zastosowań konsumenckich, zamykany w obudowie LGA o wymiarach zaledwie 3,3 x 3,3 x 1,0 mm. Jest to moduł 6-osiowy z wbudowanym 3-osiowym akcelerometrem i żyroskopem oraz specjalizowanym mikroprocesorem AttitudeEngine realizującym 9-osiowe algorytmy wyznaczania położenia XKF3.

Jego najważniejszą zaletą jest nawet 10-krotne zredukowanie poboru mocy w porównaniu z innymi układami tej klasy, pozwalające na zastosowania w urządzeniach bateryjnych. FIS1100 może współpracować z zewnętrznym magnetometrem podłączanym za pośrednictwem portu I²C Master. Zapewnia dokładność pomiaru wynoszącą ±3° dla osi wzdłużnej i poprzecznej (roll, pitch) oraz ±5° dla osi pionowej (yaw). Może znaleźć zastosowanie w akcesoriach sportowych/fitness, robotyce, systemach sztucznej rzeczywistości, systemach nawigacji wewnątrz budynków, układach stabilizacji obrazu itp. Mierzy przyspieszenie w zakresie od ±2 do ±8 g w szerokim zakresie dynamicznym od ±32°/s do ±2560°/s. Charakteryzuje się małymi szumami żyroskopu (10 mdps/√Hz) i akcelerometru (50 µg/√Hz). Może pracować w przemysłowym zakresie temperatur od -40 do +85°C.

Porównanie poboru mocy FIS1100 i innych modułów IMU

Typowa aplikacja FIS1100 z zewnętrznym magnetometrem i mikroprocesorem host
