Mikrokontrolery 32-bitowe do wektorowych układów sterowania silników AC z magnesem stałym

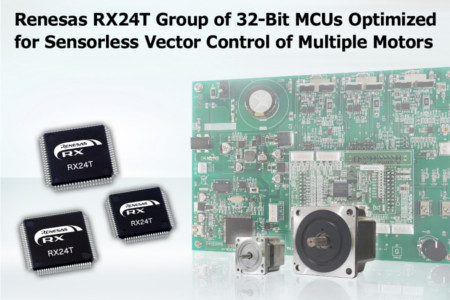

Renesas Electronics uzupełnia ofertę 32-bitowych specjalizowanych mikrokontrolerów do układów sterowania silnikami o nową grupę mikrokontrolerów RX24T z rdzeniem RXv2. W porównaniu z wcześniejszą serią RX23T charakteryzują się one dwukrotnie większą mocą obliczeniową sięgającą 160 DMIPS/80 MHz, krótszym nawet do 30% czasem projektowania aplikacji oraz obsługą dodatkowych instrukcji pozwalających zwiększyć szybkość obliczeniową i zmniejszyć pobór mocy w układach napędowych.

Umożliwiają sterowanie wektorowe pracą kilku silników elektrycznych, przy czym są szczególnie polecane do współpracy z silnikami AC z magnesem stałym (PMAC). Nowa oferta obejmuje na razie 6 typów układów zawierających od 128 do 256 KB pamięci Flash oraz zestaw specjalnie dobranych funkcji analogowych, pozwalających skrócić listę podzespołów przy realizacji falowników.

Ważniejsze cechy:

• rdzeń RXv2 z 5-stopniowym pipeliningiem, jednostką FPU i funkcjami DSP,
• 128...256 KB pamięci Flash ROM + 16 KB pamięci RAM + 8 KB pamięci Flash dla danych,
• 32-bitowa jednostka FPU pojedynczej precyzji (zgodna z IEEE754) pozwalająca skrócić długość kodu i zwiększyć szybkość wykonywania programu,
• interfejsy SCI (3-kanałowy), I²C, SPI,
• do 78 linii I/O,
• przemysłowy zakres temperatur pracy od -40 do +85°C,
• funkcje bezpieczeństwa (pomiar częstotliwości zegara, test RAM, niezależny watchdog, układ autodiagnostyki),
• sprzętowe mechanizmy fail-safe pozwalające na implementację i uruchamianie procedur wymaganych do uzyskania kompatybilności z wymogami norm bezpieczeństwa IEC60730-1,
• specjalizowane funkcje analogowe do układów napędowych (m.in. trzy 5-kanałowe 12-bitowe przetworniki A/C, 4-kanałowy komparator, 4-kanałowy wzmacniacz programowalny).

Producent oferuje zestaw Motor Control Evaluation Kit dla mikrokontrolerów RX23T i RX24T, obejmujący kartę CPU, falownik niskonapięciowy, silnik PMAC, oprogramowanie do sterowania wektorowego i przykładowe aplikacje.
