Synchroniczny konwerter DC-DC step-down 350 mA o zakresie napięć wejściowych od 3 do 42 V

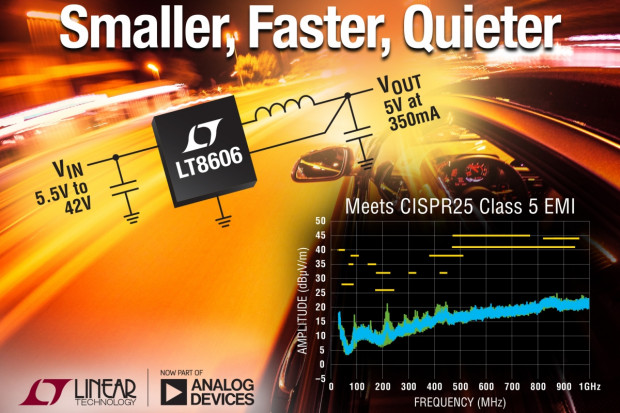

Analog Devices wprowadza na rynek nowy konwerter DC-DC z oferty Linear Technology, oznaczony symbolem LT8606. Jest to synchroniczny konwerter step-down o wydajności prądowej 350 mA, wyróżniający się szerokim zakresem napięć wejściowych od 3 do 42 V.

Zapewnia sprawność sięgającą 92%. Może pracować z maksymalną częstotliwością przełączania równą 2 MHz, co pozwala łatwo uniknąć zakłócania wrażliwych zakresów częstotliwości w urządzeniach radiowych oraz umożliwia współpracę z miniaturowymi elementami zewnętrznymi. Napięcie wyjściowe układu, programowane za pomocą dzielnika rezystorowego może być stabilizowane na poziomie już od <1 V.

Szeroki zakres napięć wejściowych pozwala na zastosowania LT8606 w aplikacjach samochodowych, zapewniając stabilne napięcie wyjściowe również przy rozruchu silnika i przepięciach. Wbudowane tranzystory przełączające 650 mA umożliwiają pracę z maksymalnym ciągłym prądem wyjściowym 350 mA. Układ może być przełączany w tryb Burst, ograniczający pobór prądu przy braku obciążenia do mniej niż 3 µA, dzięki czemu nadaje się idealnie do aplikacji always-on. Praca z modulacją Spread Spectrum pozwala obniżyć poziom generowanych zaburzeń EMI do wartości zapewniającej zgodność z normami CISPR25, Class 5 EMI obowiązującymi w wielu aplikacjach motoryzacyjnych i przemysłowych.

Pozostałe cechy:

• napięcie dropout: 175 mV @ 300 mA,
• wyjściowe napięcie zaburzeń: <10 mVP-P,
• czas włączania: 45 ns,
• zakres synchronizacji częstotliwości pracy: 200 kHz…2,2 MHz,
• napięcie progowe wejścia Enable równe 1 V,
• wewnętrzna pętla kompensacji,
• układ miękkiego startu, zabezpieczenie termiczna, wyjście Power Good,
• obudowy DFN-8 (LT8606EDC) i MSOP-10 (LT8606EMSE),
• zakres temperatur pracy złącza: –40…+125°C.

Ceny hurtowe LT8606 zaczynają się od 2,05 USD przy zamówieniach 1000 sztuk.
