Kontroler sterowników diod LED o krótkim czasie odpowiedzi do reflektorów samochodowych

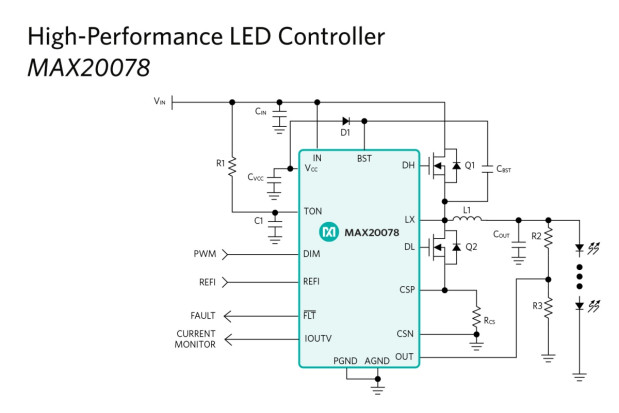

MAX20078 to wysokonapięciowy kontroler sterowników diod LED o dużym prądzie wyjściowym, zaprojektowany do elektroniki samochodowej. Do jego zalet należy bardzo krótki czas odpowiedzi, mała emisja EMI oraz łatwa implementacja. Układ współpracuje z dwoma zewnętrznymi tranzystorami n-MOSFET.

Wyróżnia się szerokim zakresem napięć wejściowych od 4,5 do 65 V. Pracuje w trybie prądowym z regulacją średniego prądu w cewce, co eliminuje konieczność kompensacji pętli i zapewnia praktycznie stałą częstotliwość pracy, ułatwiającą odfiltrowanie zaburzeń EMI. Natężenie prądu w cewce jest kontrolowane poprzez pomiar prądu płynącego przez tranzystor MOSFET low-side, dzięki czemu nie ma potrzeby pomiaru natężenia prądu przy wysokim napięciu.

MAX20078 jest przeznaczony do pracy z dużą częstotliwością taktowania, mogącą być programowaną przez użytkownika w zakresie od 100 kHz do 1 MHz. Zapewnia 2-amperową wydajność prądową sterowników bramek tranzystorów high-side i low-side. Zawiera zabezpieczenie przed przepływem prądów shoot-through podczas przełączania. Umożliwia sterowanie jasnością diod LED za pomocą sygnału analogowego i PWM. Zawiera dodatkowe wyjście regulatora 5 V/10 mA, wyjście analogowe o napięciu proporcjonalnym do natężenia prądu w cewce, linię sygnalizującą zwarcie lub rozwarcie obciążenia oraz zabezpieczenia: prądowe, nadnapięciowe i termiczne.

MAX20078 jest produkowany w 16-wyprowadzeniowych obudowach TQFN i TSSOP. Może pracować w szerokim zakresie dopuszczalnych temperatur pracy od -40 do +125°C.
