Inteligentne przełączniki wysokoprądowe high-side do instalacji samochodowych

Infineon powiększa ofertę inteligentnych przełączników zasilania o dwie nowe rodziny układów, PROFET+2 i PROFET charakteryzujących się małymi gabarytami, małymi stratami i dużym dopuszczalnym prądem wyjściowym. Są to układy produkowane w technologii SMART7 pozwalającej zminimalizować straty mocy i wymiary obudów, zaprojektowane do zastosowań w elektronice samochodowej.

Zapewniają sterowanie, diagnozowanie i ochronę obciążeń w aplikacjach z zakresu ogrzewania, dystrybucji zasilania, klimatyzacji, oświetlenia wewnętrznego i zewnętrznego oraz regulacji siedzeń i lusterek.

Stanowią tanie i niezawodne zamienniki przekaźników elektromechanicznych i bezpieczników. Charakteryzują się rezystancją RDS(on) od 2 do 200 mΩ, błędem pomiaru prądu obciążenia <5% wartości nominalnej i możliwością poprawnej pracy już przy napięciu zasilania równym 3,1 V. Zawierają zabezpieczenie termiczne, nadnapięciowe i przed odwróceniem polaryzacji zasilania.

Przełączniki rodziny PROFET+2 zostały zaprojektowane do samochodowych systemów oświetleniowych w instalacjach 12-woltowych oraz do przełączania obciążeń o charakterze pojemnościowym. Są produkowane w obudowach o identycznym rozkładzie wyprowadzeń, jak wcześniejsze przełączniki PROFET+.

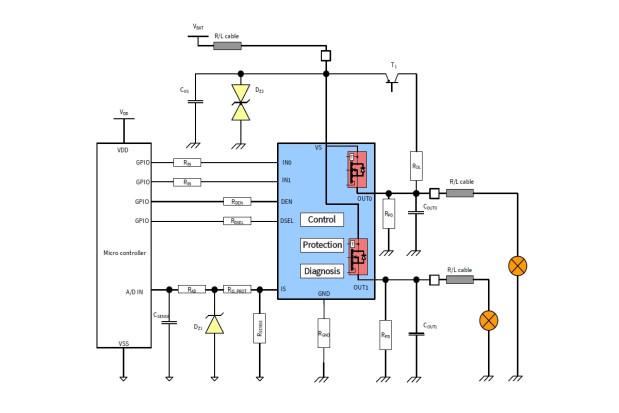

Nie wymagają przeprojektowywania płytek drukowanych w sytuacji, gdy przełącznik jednokanałowy jest zastępowany dwukanałowym i odwrotnie. W porównaniu z poprzednikami, przełączniki PROFET+2 są mniejsze pod względem powierzchni montażowej nawet o 40% i pobierają dwukrotnie mniejszy prąd. Pierwszy element tej rodziny, BTS7008-2EPA jest przełącznikiem dwukanałowym o rezystancji wewnętrznej 2 x 8 mΩ, wyposażonym w funkcje zabezpieczające i diagnostyczne.

Przełączniki rodziny PROFET, przeznaczone do przełączania prądów o większych natężeniach (do 20 A), charakteryzują się rezystancją zmniejszoną z 8 mΩ do 2 mΩ. Są produkowane w identycznych obudowach TSDSO-14 o rozstawie wyprowadzeń 0,65 mm, dwukrotnie mniejszych pod względem powierzchni od obudów DPAK. Producent zaleca je do zastosowań w aplikacjach ogrzewania i dystrybucji zasilania.
