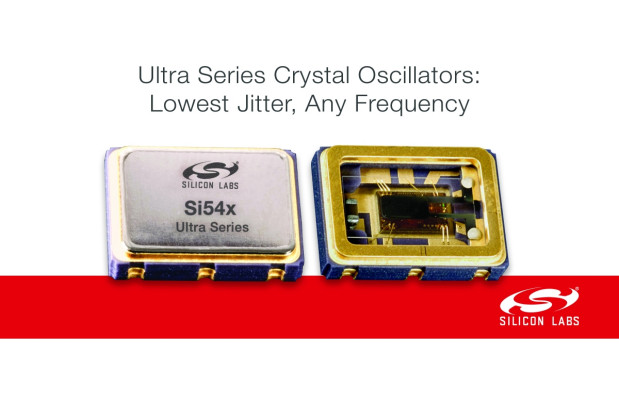

Oscylatory kwarcowe Any-Frequency 200 kHz…1,5 GHz o błędzie jitteru 80 fs rms

Oscylatory kwarcowe nowej serii Si54x Ultra, charakteryzujące się najmniejszym błędem jitteru spośród dostępnych obecnie na rynku odpowiedników, mogą znaleźć zastosowanie w najbardziej wymagających aplikacjach, np. na kartach komunikacyjnych 100G/200G/400G, w modułach optycznych, centrach danych, infrastrukturze systemów komunikacji bezprzewodowej, aparaturze pomiarowej czy też w aplikacjach wojskowych i lotniczych.

Są to oscylatory Any-Frequency, umożliwiające fabryczne zaprogramowanie w zależności od wersji jednej, dwóch lub czterech dowolnych częstotliwości pracy z zakresu od 200 kHz do 1,5 GHz, przełączanych za pomocą linii FS. Są one produkowane w standardowych obudowach SMD o powierzchni 5,0 x 3,2 mm umożliwiających łatwe zastąpienie starszych wersji.

W odróżnieniu od typowych oscylatorów kwarcowych, których czas produkcji i dostawy wynosi od 10 do 15 tygodni, oscylatory Si54x Ultra są stale dostępne w ofercie i wymagają jedynie zaprogramowania określonej przez użytkownika częstotliwości. Przed wysyłką przechodzą pełny test elektryczny. Wersje próbne są wysyłane w ciągu 1-2 tygodni, a ilości produkcyjne są dostępne w ciągu zaledwie 4 tygodni.

Ważniejsze parametry:

• zakres częstotliwości: 200 kHz…1500 MHz,
• jitter: 80 lub 125 fs rms (12 kHz…20 MHz),
• rozdzielczość: <1 ppb,
• stabilność: ±50 ppm,
• PSRR: typ. –80 dBc
• rodzaje wyjść: LVPECL, LVDS, CML, HCSL, CMOS, Dual CMOS,
• napięcie zasilania: 3,3 V, 2,5 V lub 1,8 V,
• zakres temperatur pracy: -40…+85°C.

Oscylatory Si54x Ultra występują w wersjach o błędzie jitteru 80 fs (Si545/6/7) i 125 fs (Si540/1/2). Ich ceny hurtowe wynoszą odpowiednio 5,21 USD i 4,17 USD przy zamówieniach 10 tys. sztuk. Producent oferuje też zestaw ewaluacyjny Si5xxUC-EVB w cenie 95 USD.
