Szybki 150-woltowy sterownik bramek tranzystorów n-MOS

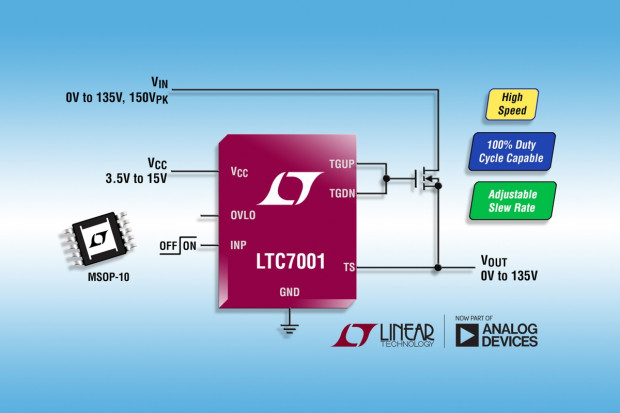

LTC7001 to szybki sterownik bramek n-kanałowych tranzystorów MOSFET, mogący dzięki wewnętrznej pompie ładunkowej pracować w pełnym zakresie współczynników wypełnienia przebiegu PWM do 100%. Współpracuje z tranzystorami w konfiguracji high-side o maksymalnym napięciu drenu równym 150 V.

Charakteryzuje się małą rezystancją wewnętrzną (1 Ω Pull-Down, 2,2 Ω Pull-Up), pozwalającą z łatwością sterować również tranzystory o dużym ładunku bramki. Zapewnia krótki czas propagacji, równy 35 ns i czasy narastania/opadania sygnału wynoszące po 13 ns przy sterowaniu obciążenia pojemnościowego 1000 pF.

Pozostałe cechy:

• napięcie zasilania: od 3,5 do 15 V,
• programowalne zabezpieczenie podnapięciowe,
• wejście kompatybilne z poziomami napięć CMOS,
• regulacja slew-rate, zabezpieczenia nadnapięciowego i zabezpieczenia podnapięciowego.

LTC7001 jest produkowany w obudowie MSOP-10. Występuje w wersjach na trzy zakresy dopuszczalnych temperatur pracy złącza: -40…+125°C, -40…+150°C i -55…+150°C. Jego ceny hurtowe zaczynają się od 2,40 USD przy zamówieniach 1000 sztuk.
