Przełączniki Halla z zaawansowanym układem diagnostyki i interfejsem 2-wire

A1130, A1131 i A1132 to nowe przełączniki Halla firmy Allegro MicroSystems z interfejsem prądowym 2-wire i zaawansowanym układem diagnostyki.

Są zgodne z wymogami normy ISO 26262 dla samochodowych systemów bezpieczeństwa oraz z poziomem bezpieczeństwa funkcjonalnego ASIL-B. Są to przełączniki jednobiegunowe z wewnętrznym elementem Halla, mogące znaleźć zastosowanie np. układzie wspomagania kierownicy, ADAS, ABS, skrzyniach biegów, systemach sprzęgła, czujnikach zamknięcia maski, czujnikach zapięcia pasów bezpieczeństwa itp. Uzyskały kwalifikację AEC-Q100.

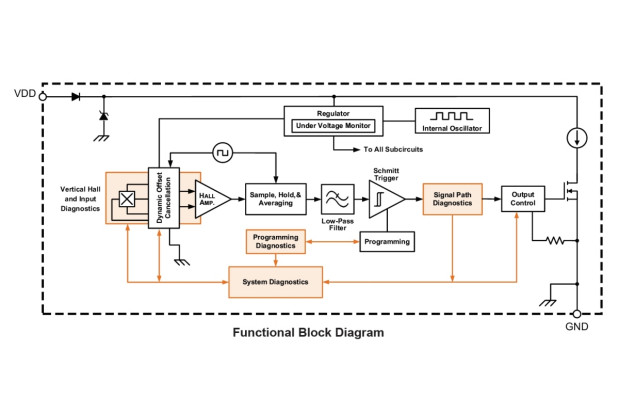

Zawierają zabezpieczenie przed odwróceniem polaryzacji zasilania i nadnapięciowe. Ich struktura wewnętrzna obejmuje regulator napięcia, układy diagnostyki, generator napięcia Halla, wzmacniacz małych sygnałów, układ stabilizacji (chopper), bramkę Schmitta i wyjście prądowe NMOS. Wbudowany regulator napięcia pozwala na ich zasilanie napięciem już od 3 V.

A1130, A1131 i A1132 są dostępne w obudowach SOT23W (3,0 x 2,9 x 1,0 mm) i SIP (tylko A1130). Różnią się zakresami dopuszczalnych temperatur pracy, z których najszerszy wynosi od -40 do +150°C dla A1130, a także punktami przełączania magnetycznego BOP/BRP i poborem prądu zasilania.
