Energooszczędny, podwójny syntezer RF/IF + VCO o szerokim zakresie częstotliwości wyjściowych

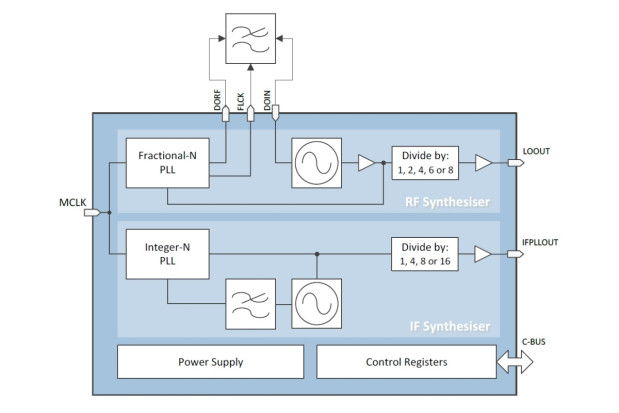

CMX979 to energooszczędny, podwójny syntezer RF/IF z generatorem VCO, charakteryzujący się szerokim zakresem częstotliwości wyjściowych. Może znaleźć zastosowanie w modemach ISM, łączach bezprzewodowych, modemach satelitarnych na pasmo L i sprzęcie CATV w odbiornikach z pojedynczą konwersją i superheterodynowych, ograniczając do minimum liczbę komponentów zewnętrznych.

Na tle wielu dostępnych na rynku układów PLL/VCO, CMX979 wyróżnia się szerokim zakresem częstotliwości wyjściowych, dużą skalą integracji i małym poborem mocy. Jest zamykany w obudowie VQFN o powierzchni 6 x 6 mm.

Ważniejsze parametry:

• zakres częstotliwości sekcji RF: 338 MHz…3,6 GHz,
• zakres częstotliwości sekcji IF: 31 MHz…1 GHz,
• poziom sygnału wyjściowego sekcji RF: -7 dBm,
• poziom sygnału wyjściowego sekcji IF: -15 dBm,
• napięcie zasilania: 2,7…3,6 V (1,7…3,6 V dla sekcji cyfrowej),
• pobór prądu: 35…44 mA dla sekcji RF i 10 mA dla sekcji IF,
• interfejs sterujący C-BUS (kompatybilny z SPI),
• zakres temperatur pracy: -40…+85°C.
