Wzmacniacz mocy na pasmo 2...22 GHz w obudowie 4 x 4 mm

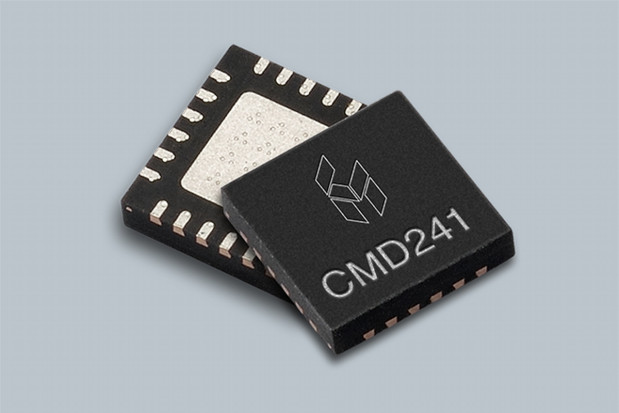

Firma Custom MMIC, specjalizująca się w produkcji układów scalonych do pracy w zakresie w.cz., wprowadza do oferty obudowaną wersję popularnego szerokopasmowego wzmacniacza GaAs, oznaczoną symbolem CMD241P4. Jest to wzmacniacz o małych szumach, małym poborze prądu, dużych stratach powrotnych (wejściowe 13 dB, wyjściowe 15 dB,) i małych wymiarach, idealny do pracy w radarach, systemach komunikacyjnych i aparaturze pomiarowej na pasma L, S, C, X, Ku i K.

Zapewnia wzmocnienie na poziomie >13 dB i współczynnik szumów równy 2,3 dB; parametry te są stałe w zakresie temperatur pracy od -55 do +85°C. Pracuje z napięciem zasilania od 3 do 8 V, pobierając 74 mA prądu. Zawiera dopasowanie do impedancji 50 W na wejściu i wyjściu, co eliminuje część zewnętrznych elementów pasywnych. Jest zamykany w plastikowej obudowie QFN (4 x 4 mm).

Pozostałe parametry CMD241P4:

• pasmo: 2...22 GHz,
• P1dB: +21 dBm @ 11 GHz,
• Psat: +23 dBm,
• OIP3: +28 dBm,
• maks. temperatura pracy złącza: +150°C,
• moc rozpraszana: 1,75 W.
