Wielowyjściowy układ zarządzania zasilaniem do najmniejszych urządzeń bateryjnych
MAX77650/1 to wielowyjściowy układ zarządzania zasilaniem i ładowaniem akumulatora litowo-jonowego, przeznaczony do zastosowań w najmniejszych urządzeniach bateryjnych, takich jak zestawy słuchawkowe Bluetooth, czujniki wbudowywane w odzież (smart garments) czy inteligentne zegarki.
W odróżnieniu od większości innych układów PMIC, wymagających dodatkowych elementów takich, jak konwertery DC-DC i regulatory napięcia, wszystkie te funkcje zintegrowano w pojedynczej obudowie WLP o wymiarach 2,75 x 2,15 x 0,7 mm, a kompletny obwód zarządzania zasilaniem i ładowania może zostać zrealizowany na powierzchni zaledwie 19,2 mm2.

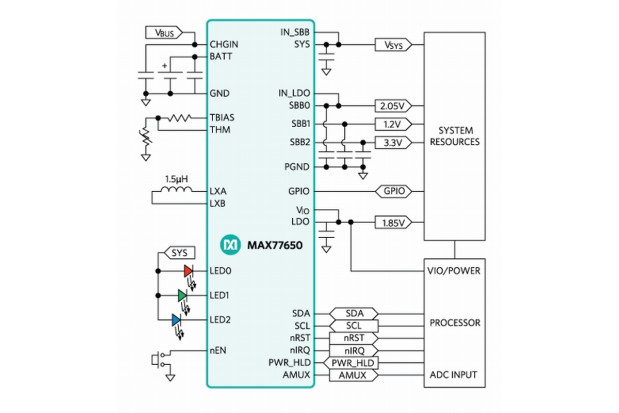

Dzięki zastosowaniu architektury SIMO (single inductor multiple output), MAX77650/1 - korzystający tylko z jednej zewnętrznej cewki - udostępnia trzy niezależne regulatory buck-boost o zakresach programowania napięcia od 0,8 do 5,25 V i wydajności prądowej 300 mA, regulator LDO o napięciu wyjściowym 1,8...5,5 V i wydajności prądowej 150 mA oraz trzy źródła prądowe sterujące diodami LED. Napięcie zasilania wynosi do 3,3 V w przypadku MAX77650 i do 5 V w przypadku MAX77651. Pobór prądu to zaledwie 5,6 μA w stanie aktywnym i 0,3 μA w trybie standby.
Wbudowany układ ładowania akumulatora charakteryzuje się zakresem programowania prądu od 7,5 do 300 mA, zakresem regulacji napięcia od 3,6 do 4,6 V i zakresem programowania prądu końca ładowania od 0,375 do 45 mA. Programowanie i odczyt parametrów pracy układu odbywa się za pośrednictwem dwukierunkowego interfejsu I2C.
Ceny hurtowe MAX77650/1 zaczynają się od 1,99 USD przy zamówieniach 1000 sztuk. Ponadto, producent oferuje zestawy ewaluacyjne (MAX77650EVKIT#, MAX77651EVKIT#) w cenie 193,63 USD.
