Prostowniki mostkowe o dopuszczalnym prądzie 2 A i napięciu przebicia 1 kV

Diodes Incorporated
Produkt firmy:
Diodes Incorporated

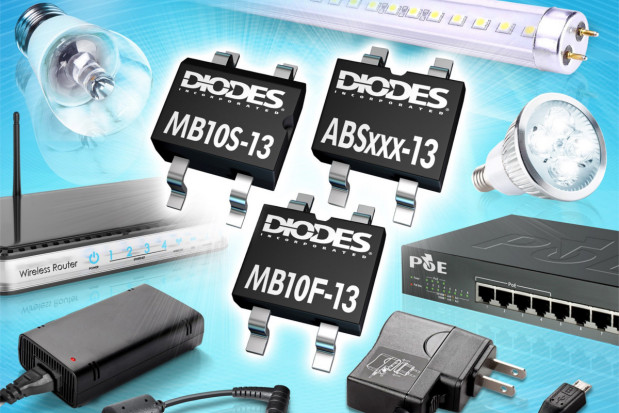

Oferta prostowników mostkowych firmy Diodes powiększyła się o 5 typów miniaturowych prostowników wysokonapięciowych, produkowanych w obudowach SMD o wymiarach maks. 7,0 x 4,95 x 1,6 mm, pozwalających zmniejszyć o połowę powierzchnię płytki drukowanej w stosunku do podobnych prostowników zamykanych w obudowach THT czy też 4 diod dyskretnych w obudowach SMA.

Mogą one znaleźć zastosowanie w żarówkach LED oraz ładowarkach i adapterach sieciowych. Zapewniają napięcie przebicia równe 1 kV i średni prąd przewodzenia wynoszący w zależności od wersji od 0,8 do 2,0 A.

Duży dopuszczalny prąd udarowy, nawet do 60 A zapewnia dużą niezawodność i długi czas bezawaryjnej pracy. Z kolei małe napięcia VF i prądy IR zapewniają dużą sprawność energetyczną.

Prostowniki MBS, MBF i ABS nadają się do montażu przy użyciu automatów pick-and-place. Są przystosowane do pracy w zakresie temperatur złącza od -55 do +150°C.

Maks. średni prąd
przewodzenia
Maks. napięcie
wsteczne
Maks. napięcie
przewodzenia
Maks. prąd
wsteczny
Maks. prąd
udarowy
Pojemność
wewnętrzna
Moc
rozpraszana
IO VRRM VF IR IFSM CT PD
MB10F-13 0,8 A 1 kV 1,1 V 5,0 µA 30 A 7 pF 1 W
MB10S-13 0,8 A 30 A 8 pF 1 W
ABS210-13 2 A 60 A 17 pF 2,2 W
ABS10B-13 1,5 A 50 A 17 pF 1,7 W
ABS10A-13 1,0 A 35 A 9 pF 1,1 W
