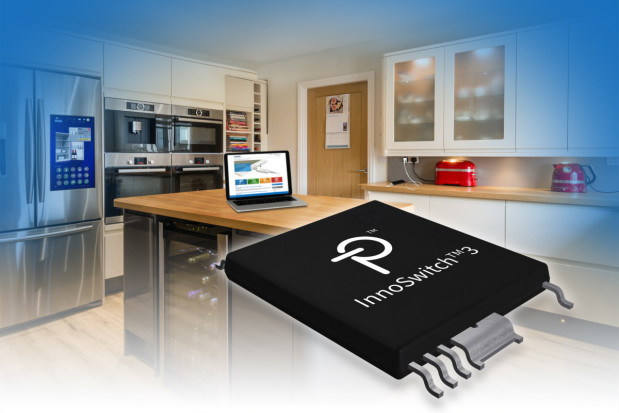

Kontrolery zaporowe InnoSwitch3 o sprawności 94% do zasilaczy sieciowych

Kontrolery zasilaczy sieciowych nowej rodziny InnoSwitch 3 pozwalają ograniczyć straty mocy o 25% w stosunku do wcześniejszych odpowiedników oraz zapewniają dużą sprawność energetyczną, sięgającą 94% w szerokim zakresie napięć wejściowych i prądów wyjściowych.

Pozwala to realizować na ich bazie małogabarytowe zasilacze sieciowe o mocy do 65 W bez potrzeby korzystania z radiatorów.

Rodzina InnoSwitch 3 obejmuje trzy serie układów adresowane do różnych obszarów zastosowań:

• CE (Current External), pracujące w trybach CC/CV z zewnętrznym układem pomiaru napięcia wyjściowego. Nadają się do zastosowań w prostych zasilaczach sieciowych, aplikacjach IoT i automatyce budynków w zakresie mocy do 65 W. Zawierają układ kompensacji spadku napięcia na kablach oraz zabezpieczenie pod- i nadnapięciowe.
• CP (Constant Power), idealne do zastosowań w aplikacjach USB Power Delivery (PD), szybkich ładowarkach i innych zastosowaniach wymagających dynamicznej kontroli napięcia wyjściowego o mocy do 65 W.
• EP (Embedded Power), wyposażone w wewnętrzne tranzystory MOSFET o wysokim napięciu przebicia (725 V) i zespół funkcji zabezpieczających, polecane do układów napędowych, mierników zużycia mediów i wymagających aplikacji przemysłowych w zakresie mocy do 45 W.

Ważniejsze cechy:

• izolowany cyfrowy interfejs komunikacyjny FluxLink między sekcją pierwotną i wtórną kontrolera,
• praca w trybie quasi-rezonansowym,
• brak sprzęgaczy optycznych,
• certyfikaty bezpieczeństwa CCC, UL i VDE,
• niskoprofilowa obudowa InSOP-24,
• droga upływu i odstęp izolacyjny 11,5 mm między sekcją pierwotną i wtórną,
• zabezpieczenie nadnapięciowe, podnapięciowe, nadprądowe, termiczne, przeciążeniowe i zwarciowe,
• wbudowane tranzystory MOSFET 650/725 V.

Kontrolery InnoSwitch3 serii CP i CE są już dostępne w sprzedaży. Ich ceny hurtowe wynoszą odpowiednio 1,15 USD i 1,11 USD przy zamówieniach 10 tys. sztuk. Kontrolery InnoSwitch3-EP mają się pojawić w sprzedaży w listopadzie.

Ich cena hurtowa to 1,18 USD. Na stronie internetowej www.power.com/products/innoswitch znajduje się narzędzie online \"Build Your Own InnoSwitch\" ułatwiające dobór właściwego typu kontrolera InnoSwitch3 do wymogów konkretnych aplikacji.
