Impulsowe regulatory napięcia o wymiarach 5 x 5 mm i mocy znamionowej >100 W

Kategoria produktu: Podzespoły półprzewodnikowe

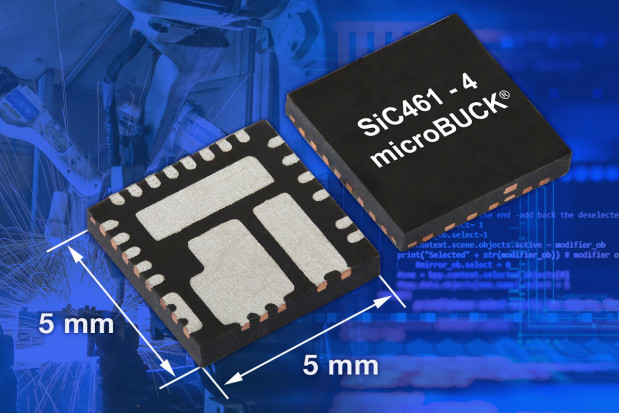

Impulsowe regulatory napięcia nowej rodziny SiC46X microBUCK charakteryzują się małymi wymiarami przy mocy wyjściowej powyżej 100 W i wydajności prądowej wynoszącej 2...10 A w zależności od wersji. Są one przystosowane do pracy w szerokim zakresie napięć wejściowych od 4,5 do 60 V. Zawierają kontroler i n-kanałowe tranzystory mocy trench MOS o pięciokrotnie mniejszej rezystancji kanału od tranzystorów konkurencyjnych, zamknięte w obudowie MLP55-27L o wymiarach 5 x 5 x 0,75 mm.

W zestawieniu z bardzo małym poborem prądu w stanie spoczynkowym pozwoliło to osiągnąć sprawność sięgającą 98% w szerokim zakresie obciążeń. Duża sprawność energetyczna oraz bardzo dobre parametry termiczne obudowy pozwalają obniżyć jej temperaturę, tym samym wydłużając czas bezawaryjnej pracy i eliminując konieczność korzystania z radiatorów.

To z kolei zmniejsza wymiary płytki drukowanej i obniża koszty. Regulatory SiC46X mogą pracować z napięciem wyjściowym od 0,8 V do 0,95 VIN. Występują obecnie w 4 wersjach różniących się wydajnością prądową: SiC464 (2 A), SiC463 (4 A), SiC462 (6 A) i SiC461 (10 A), zamykanych w identycznych obudowach. Mogą być taktowane zegarem od 100 kHz do 2 MHz.

Zawierają programowalny układ miękkiego startu, ogranicznik prądowy, wyjście sygnalizacyjne Power Good oraz zabezpieczenia: nadnapięciowe, nadprądowe, zwarciowe i termiczne.
