Regulator impulsowy 2 A rodziny µModule w obudowie BGA 6,25 x 4 x 2,2 mm

LTM8063 to regulator impulsowy step-down stanowiący rozszerzenie rodziny układów µModule, mogący oddawać do obciążenia prąd ciągły do 2 A przy wymiarach obudowy wynoszących 6,25 x 4 mm. Pracuje on z napięciem wejściowym od 3,2 do 40 V i umożliwia stabilizację napięcia wyjściowego w szerokim zakresie 0,8...15 V.

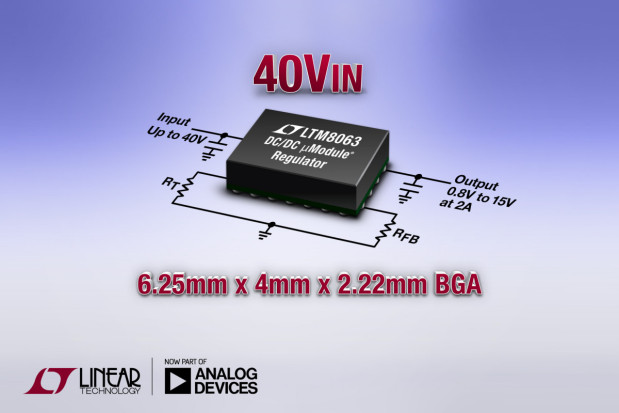

Obudowa BGA tego układu jest o 75% mniejsza od wcześniejszych odpowiedników o porównywalnych parametrach. Wraz z dwoma zewnętrznymi kondensatorami chipowymi rozmiaru 0805 i dwoma rezystorami rozmiaru 0603, LTM8063 pozwala zrealizować kompletny obwód regulatora na powierzchni zaledwie 70 mm².

Architektura typu Silent Switcher zapewnia małą emisję EMI, pozwalającą uzyskać zgodność z wymogami normy CISPR 22 class B w zakresie kompatybilności elektromagnetycznej. Częstotliwość taktowania układu może być programowana przez użytkownika pojedynczym zewnętrznym rezystorem w zakresie od 200 kHz do 2,2 MHz, jak również może być synchronizowana ze źródłem zewnętrznym.

Cztery tryby pracy (Burst, pulse-skipping, pulse-skipping z modulacją spread spectrum, external sync) w zestawieniu z architekturą Silent Switcher i szerokim zakresem częstotliwości taktowania pozwalają ograniczyć do minimum poziom wytwarzanych interferencji, czyniąc układ idealnym do aplikacji przetwarzania obrazu i w.cz.

LTM8063 może pracować w szerokim zakresie temperatur otoczenia od -40 do +125°C. Jego ceny hurtowe zaczynają się od 6,95 USD przy zamówieniach 1000 sztuk.
