Dwukanałowy układ pomiaru parametrów zasilania o dokładności ±0,3%

Linear Technology
Produkt firmy:
Linear Technology

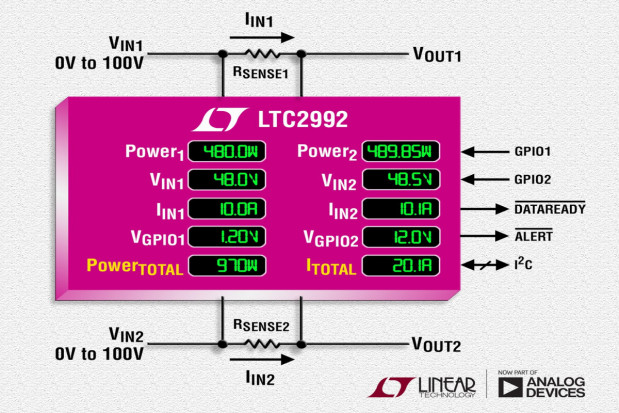

Analog Devices dodaje do oferty układ nadzoru parametrów zasilania LTC2992 zapewniający maksymalny błąd pomiaru prądu i napięcia równy ±0,3% w całym zakresie dopuszczalnych temperatur pracy. Umożliwia on pomiar prądu, napięcia i mocy niezależnie w dwóch kanałach, bez potrzeby współpracy z elementami zewnętrznymi. Oferuje zakres pomiarowy napięcia do 100 V.

Zawiera 3 przetworniki A/C delta-sigma i mnożnik, pozwalające zapewnić 12-bitową rozdzielczość pomiaru prądu i napięcia oraz 24-bitową rozdzielczość pomiaru mocy. Zakres zastosowań układu to przede wszystkim aplikacje telekomunikacyjne 48 V oraz karty peryferyjne do komputerów.

LTC2992 może wykonywać pomiary w sposób ciągły lub inicjować je na życzenie użytkownika, obliczać wartość mocy i zapisywać wyniki w wewnętrznych rejestrach, wraz z wartościami minimalnymi i maksymalnymi.

Dodatkowo, zawiera 4 linie GPIO mogące być skonfigurowane jako wejścia przetwornika A/C do pomiaru napięć pomocniczych w systemie. Jego dodatkową funkcją jest alarm, mogący być uaktywniany po przekroczeniu zaprogramowanej przez użytkownika wartości progowej i sygnalizowany na specjalnym wyjściu oraz w wewnętrznym rejestrze.

Układ jest też dostępny w wersji z zanegowanym interfejsem I²C (ozn. LTC2992), przeznaczonej do współpracy z izolatorem optycznym. LTC2992 i LTC2992-1 są produkowane w wersjach na komercyjny, przemysłowy i samochodowy zakres temperatur pracy (0...+70°C, -40...+85°C, -40...+125°C).

Występują w dwóch wersjach obudów: DFN-16 i MSOP-16. Ich ceny hurtowe zaczynają się od 3,85 USD przy zamówieniach 1000 sztuk.
