Sterownik mostkowy z wewnętrznymi tranzystorami MOSFET 600 V/8 A/320 m

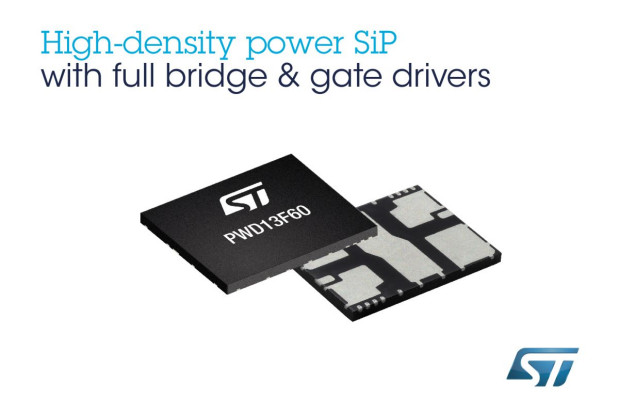

Sterownik mostkowy do systemów napędowych, PWD13F60 jest układem typu System-in-Package (SiP), zawierającym jednofazowy mostek zrealizowany na bazie tranzystorów MOSFET 600 V/8 A/320 m w obudowie o powierzchni 13 x 10 mm. Uzupełnia on ofertę rynkową obejmującą w większości półmostkowe sterowniki jednofazowe lub trójfazowe z odpowiednio 2 i 6 tranzystorami FET.

Może znaleźć zastosowanie w przemysłowych układach napędowych, układach stabilizacyjno-zapłonowych lamp, zasilaczach i falownikach. Zajmuje powierzchnię stanowiącą około 60% powierzchni zajmowanej przez ekwiwalentny obwód zrealizowany na bazie elementów dyskretnych.

Producent przewidział możliwość skonfigurowania PWD13F60 jako mostka lub dwóch układów półmostkowych. Oprócz tranzystorów mocy, struktura wewnętrzna układu obejmuje też sterowniki bramek tranzystorów i diody bootstrap.

Sterowniki bramek zostały zoptymalizowane pod kątem uzyskania dużej niezawodności i małej emisji elektromagnetycznej. Układ pracuje w szerokim zakresie napięć zasilania od 6,5 V i akceptuje sygnały logiczne od 3,3 do 15 V z mikrokontrolerów, procesorów DSP i czujników Halla.

Zawiera zabezpieczenie podnapięciowe i zabezpieczenie cross-conduction przed równoczesnym przewodzeniem obu tranzystorów wyjściowych (high-side i low-side). Ceny hurtowe zaczynają się od 2,65 USD przy zamówieniach 1000 sztuk.
