Miniaturowy 4-kanałowy transil o pojemności wewnętrznej 2 pF

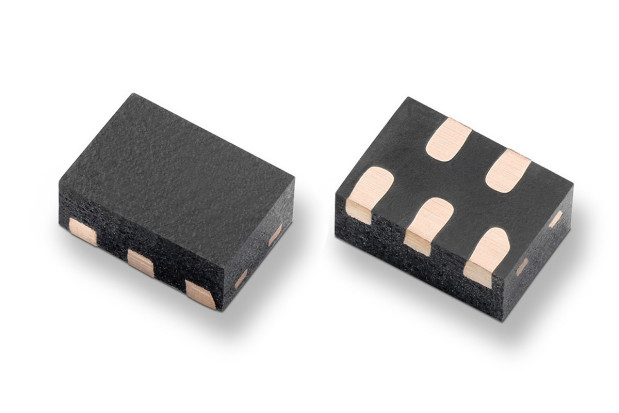

Littelfuse wprowadza na rynek kolejny transil o małej pojemności wewnętrznej, przeznaczony do ochrony przepięciowej szybkich linii sygnałowych. SP3422-04UTG to transil 4-kanałowy, zamykany w obudowie DFN o wymiarach 1,0 x 0,6 x 0,45 mm zajmujących 1/3 powierzchni transili 4-kanałowych wcześniejszych serii. Może on znaleźć zastosowanie do ochrony interfejsów komunikacyjnych USB 3.0, USB 2.0 i IEEE 1394 oraz kamer (MIPI) i wyświetlaczy (DisplayPort).
Absorbuje powtarzające się wyładowania ESD do co najmniej 22 kV bez degradacji parametrów, co wykracza poza wymogi normy IEC 61000-4-2 (8 kV). Ponadto, jest odporny na impulsy EFT (tp=5/50 ns) do 40 A oraz na impulsy do 2 A (tP=8/20 µs) powstające w wyniku wyładowań atmosferycznych (IEC 61000-4-4, IEC 61000-4-5).
Transil SP3422-04UTG zawiera 4 wewnętrzne diody rail-to-rail o niskiej pojemności (typ. 2 pF @ 3 GHz) oraz dodatkową diodę Zenera zapewniającą ochronę przed wyładowaniami ESD. Charakteryzuje się małym prądem upływu, wynoszącym typowo 20 nA @ 5 V. Nadaje się do pracy w zakresie temperatur otoczenia od -40 do +125°C.
